42层地标建筑190M交通大厦给排水消防CAD施工图纸(自动喷水灭火系统)

rruuikkjj

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：交通建筑
• 建筑高度：超高层建筑
• 地上层数：42层
• 地下层数：5层
• 图纸设计深度：
• 参考图纸：54张
• 图纸年代：近代
• 地下室用途：车库,设备用房
• 生活供水设计：生活给水系统
• 生产供水设计：热水系统
• 排水设计：污水系统,废水系统,雨水系统
• ：室外消火栓系统,室内消火栓系统,灭火器配置系统
• 供水分区：四区以上
• 排水体制：污废合流,雨污分流
• 排水技术：重力排水
• 雨水重现期：10年
• 大样节点：水箱,泵房,卫生间,集水坑,阀门管件,设备房布置
• 项目地址：安徽

一、工程概况及设计范围

该项目位于合肥市，工程的设计规模及项目组成 项目总用地面积为8468m2，净用地面积为7366m2，总 约95036m2；基地内建设一栋近175.8m超高层办公楼，共41层，其中地上1~4层为精品商业，5层~41层为办公用房。地下24m，共5层，其中-1~-2层为地下商业，-3~-5层为设备用房及停车场。停车330辆，人防异地建设。
设计范围包括：建筑用地红线范围内的生活及消防给排水设计。其中包括：1、生活给水及热水系统；2、室内、外消火栓给水灭火系统; 3、自动喷水灭火系统；4、生活污、废水排水系统;5、雨水排水系统等内容。

二、系统设计
1.生活给水系统：
1）采用市政自来水为供水水源，供应本建筑生活和消防用水。本区市政给水管网供水压力为0.30MPa。设计分别从胜利路及长江东路引入市政给水管，其中两路DN200专供本区室外消防用水；
2）商业给水按使用功能及用水要求分为两个区：a、3F及以下楼层用水由市政管网直接供水；b、4F用水由设于地下负四层泵房生活水箱经变频调速给水泵组加压供给；
3）办公供水:办公给水分为五个区，分别采用变频直供方式供给。

2.生活污、废水系统：
1）采用污、废合流，至室外后经化粪池处理后，排入市政污水管网；
2）卫生间污废水管道系统设有专用通气立管，结合通气管每层与通气立管连接；
3）消防电梯排水以及地下设备机房内的废水分别排至集水池，再由潜污泵分别提升至室外检查井中，潜污泵由集水井池内的水位继电器自动控制启闭。
4）主楼屋面及裙房屋面均采用87式雨水斗重力流排水系统,雨水采用内排水系统；
5）暴雨强度按合肥市暴雨强度公式计算。屋面暴雨重现期按P=20a设计， 预留溢流口，按重现期P=50a复核；汽车坡道末端雨水设提升设备提升至室外雨水管网，雨水泵设不间断动力供应，设计重现期P=50a；

3.闭式自动喷水灭火系统：
a.自动喷水灭火系统采用水池-低区喷淋水泵-低区喷淋管网;水池-转输消防水泵-消防转输水箱-高区喷淋泵-高区喷淋管网。给水为临时高压系统，供水按竖向标高分三个区。分区内水流指示器前超0.4MPa处设减压孔板；
b.三区消防按同一时间内火灾次数为一次设计，地下室消防储水量按储存一次全部用水量储存600m3（分为两格）。水池的水源补给由市政水源供给。
... ...

三、图纸展示

地下室集水坑排水原理图

地下部分负二层喷淋

地下部分负一层喷淋平面图

地上部分二~三层给排水平面图

地上部分给水系统原理图

地上部分机房层给排水平面图

地上部分消火栓系统原理图

地下室消火栓系统原理图

一体化污水提升设备安装示意图

地上部分二~三层给排水平面图

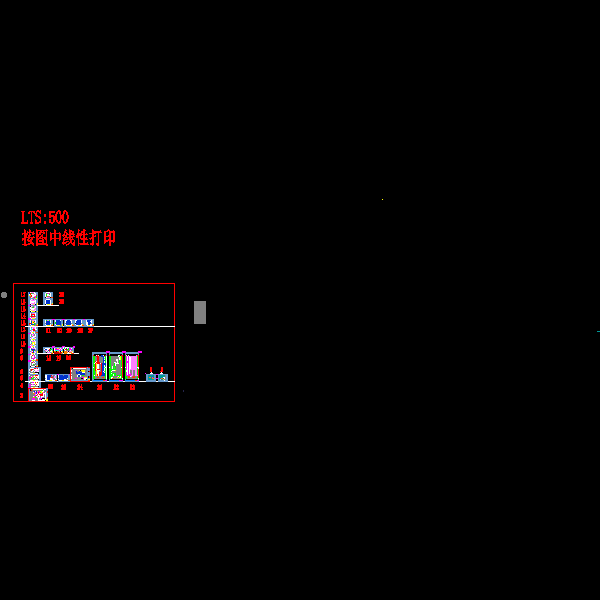

交通大厦地上部分.dwg

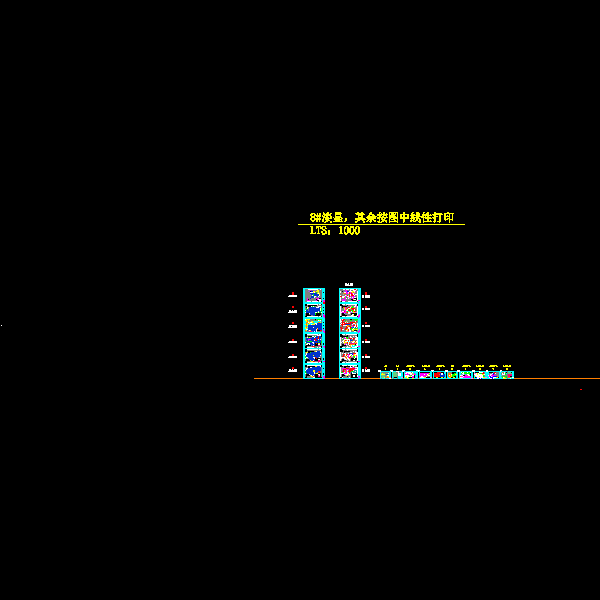

交通大厦地下部分.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
