一份高层行政办公楼暖通空调及防排烟系统设计CAD施工图纸(动力工程)(螺杆式制冷机组)

[复制链接]

0

主题

0

帖子

1807

积分

超级版主

Rank: 8Rank: 8

积分
1807
发表于 2020-2-29 09:39:04 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 附件设计说明:有
  • 建筑类别:办公
  • 建筑高度类型:高层建筑
  • 建筑地上层数:9层
  • 图纸设计深度:施工图
  • 参考图纸:24张
  • 设计年代:近代
  • 设计内容:空调,通风,冷热源,动力,机房
  • 冷热源:电动压缩式冷水机组
  • 空调系统:全空气系统
  • 水系统:双管制,同程式
  • 送风方式:散流器送风
  • 特殊系统:湍流换热机组机系统

附件详情

一、项目概要:

该项目是一个高层办公楼建筑,建筑高度36.350m,地上九层。图纸内容包含设计施工说明,主要设备材料表及图例,空调平面图,空调水系统图,内走廊排烟系统图,楼梯间排烟系统图,机房系统原理图等...

二、空调系统:

1.冷热源:采用螺杆式制冷机组,湍流换热机组机...

2.风系统:采用全空气系统...

3.水系统:采用双管制同程式系统...

三、动力机房:

1、该项目制冷系统为螺杆式制冷机组,机房设计能够同时满足主楼和附楼的使用要求。因为主楼为办公用房,附楼为办公用房和审判厅,夜间均无使用负荷,因此设螺杆式制冷机组30HXC250A一台,制冷工况时制冷量为945Kw.

2、该项目供热系统为热水供热系统,设湍流换热机组QTZS-K-0.7一台,制热量为0.7MW,(3)系统所需要的热水同过湍流换热机组将热量由一次热水(95-70)传递给二次热水(60-50)供空调末端使用。

四、防排烟设计:

1、该项目属一类高层,建筑高度36.350m,工设有防烟楼梯间两间,分别设置正压送风系统,风机设于屋面,前室每层设多叶送风口,保证前室25Pa余压,其余楼梯间开有外窗,切开窗面积满足自然排烟条件均采用自然排烟。

2、主楼内的有长度超过20m的内走廊,均设置机械排烟系统,排烟风机设于屋面上,走廊吊顶下设多叶排烟口,平时常闭,火灾发生时由消防控制室控制排烟口开启,排烟风机连锁启动,在280℃时关闭,风机连锁关闭。

3、主楼内每层内走廊设两个防烟分区,排烟系统设置两台排烟风机,每台排烟机承担九个排烟分区的的排烟量,在九个防烟分区中,最大的防烟分区面积为159.39平方米,排烟量为19126.8立方米/小时,每个防火分区设一台排烟风机,设置于屋面,风机前设排烟防火阀,火灾时消防控制室根据烟感信号控制排烟风机开启排烟,280℃排烟防火阀关闭,风机连锁关闭,排烟封口距最不利点平面距离均不超过30m.

4、所有消防防排烟系统的风机,排烟阀(机)、送风阀(机)、防火阀等设备的选用,定货均应得到消防主管部门的认可。

5、车库部分面积小于2000平方米,不设机械排烟系统,各设备用房均开有外窗,切开窗面积满足自然排烟要求,均采用自然排烟...

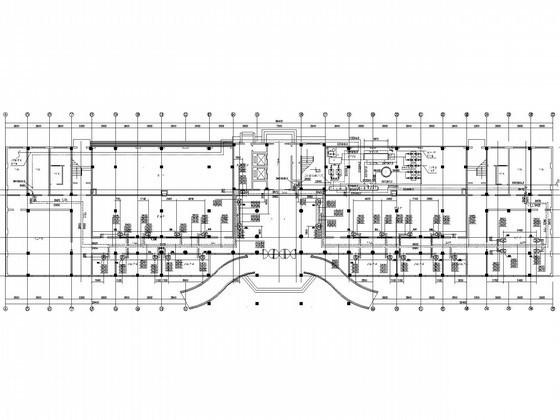

二层空调平面图

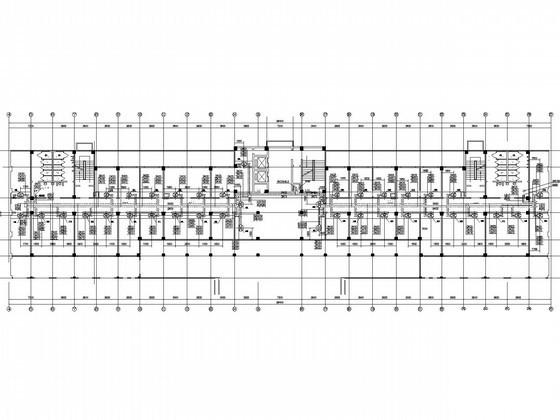

三层主楼空调平面图

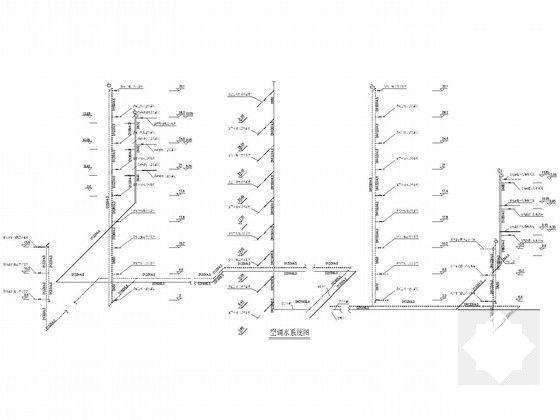

空调水系统图

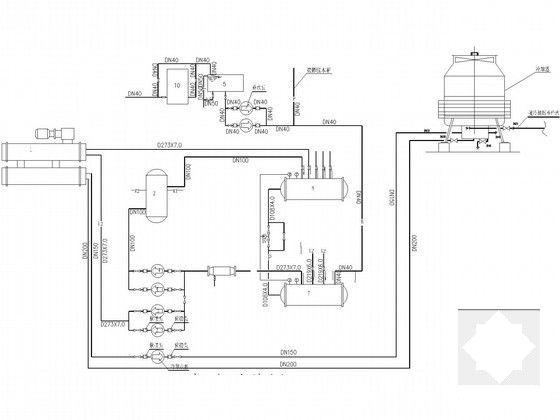

机房系统原理图

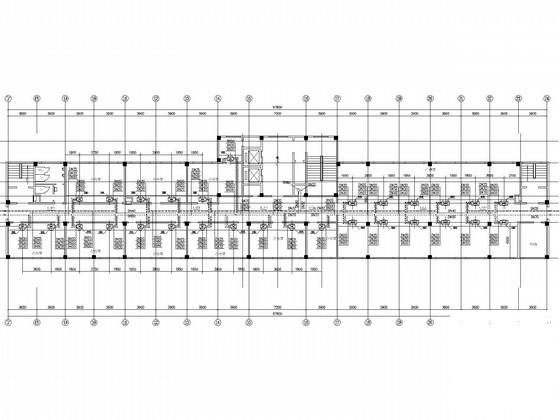

九层空调平面图

螺杆式制冷机组 - 1
第 1 张图
螺杆式制冷机组 - 2
第 2 张图
螺杆式制冷机组 - 3
第 3 张图
螺杆式制冷机组 - 4
第 4 张图
螺杆式制冷机组 - 5
第 5 张图
螺杆式制冷机组 - 6
第 6 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容
