26层11029平米小区3#楼采暖通风施工CAD图纸
- 设计详细说明：有
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑设计面积：11029.44平方米
- 建筑地上层数：26层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：8张
- 设计内容：通风,采暖,防排烟
- 采暖系统：散热器供暖
- 项目所在地：河南
附件详情
该项目设计热负荷为167KW，热源由单独的热交换站提供。采暖系统采用共用立管的分户独立系统，每户的供水干管安装热量表，实行
分户计量
；供回水温度分别是80°C和60°C。
建设地点:位于驻马店市
建筑性质:高层住宅楼
建筑面积:11029.44m2
建筑层数及高度:地下一层,地上二十六层,建筑总高度80.10m.
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

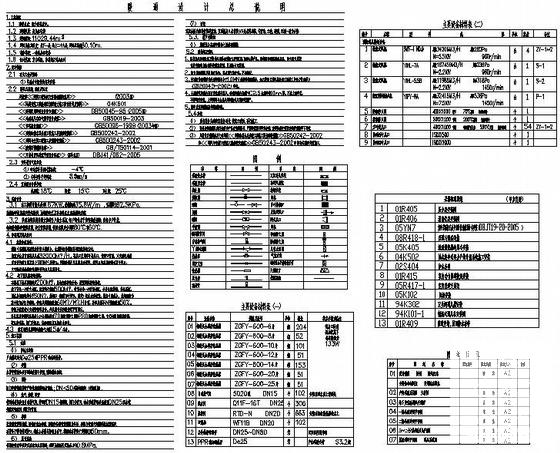

暖通施工图纸 - 1 -

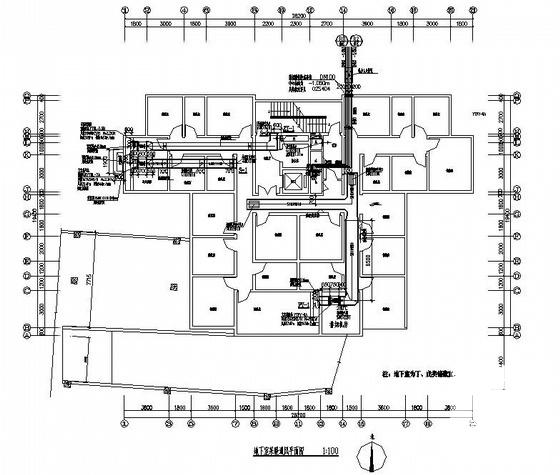

暖通施工图纸 - 2 -

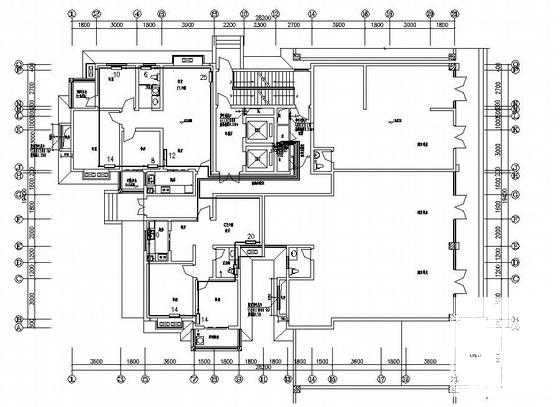

暖通施工图纸 - 3 -
