6层知名医院改造楼给排水施工CAD图纸
- 设计详细说明：有
- 建筑类别：医疗
- 建筑高度类型：多层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑地上层数：6层
- 设计年代：近代
- 生活供水设计：生活给水系统
- 项目所在地：安徽
附件详情
- 平面图
- 排水系统图
- 给水系统图
- 施工设计说明
附件详情
该项目为知名医院临时改造工程。
，共6张。
屋顶平面图
给水系统图
排水系统图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

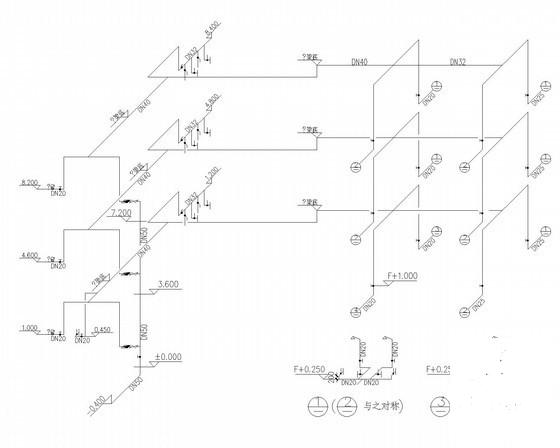

医院给排水图纸 - 1 -

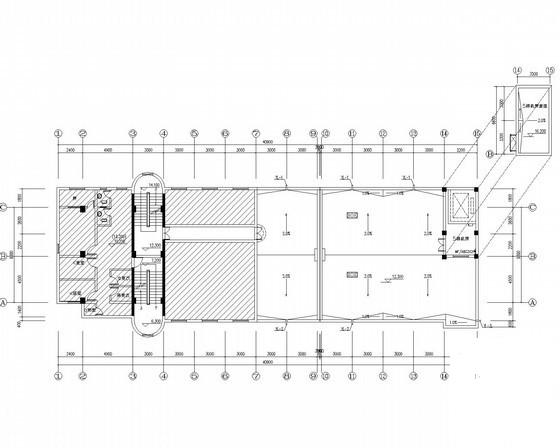

医院给排水图纸 - 2 -

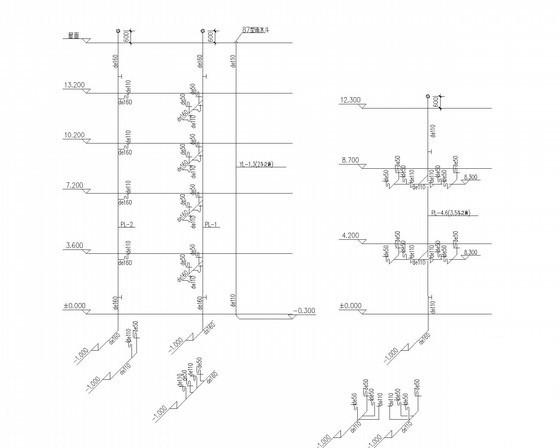

医院给排水图纸 - 3 -

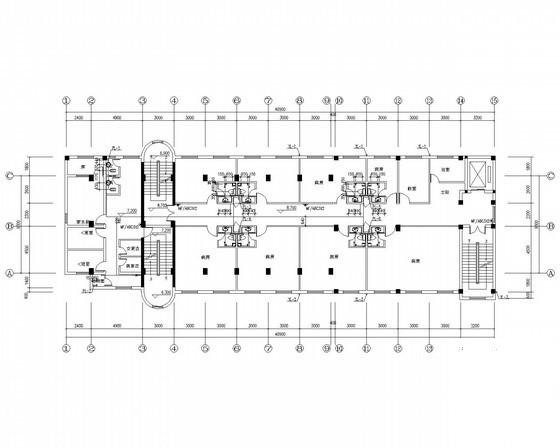

医院给排水图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
