医院改造空调工程施工CAD图纸

项目概要

该项目为贵州省人民医院改造项目空调工程，新增空调部分包含行政楼，全科楼，行政楼多功能会议室，面积850平方米，吊顶完成面层高5.8米，阶梯教室，面积400平方米，室内最高处6.5米高，最低处2.8米，行政楼3层各小会议室，层高3.2m。

设计内容

1、舒适性空调系统设计，夏季供冷，冬季供热。

2、新风系统、排风系统，稀释室内CO 达到标准。

图纸展示：

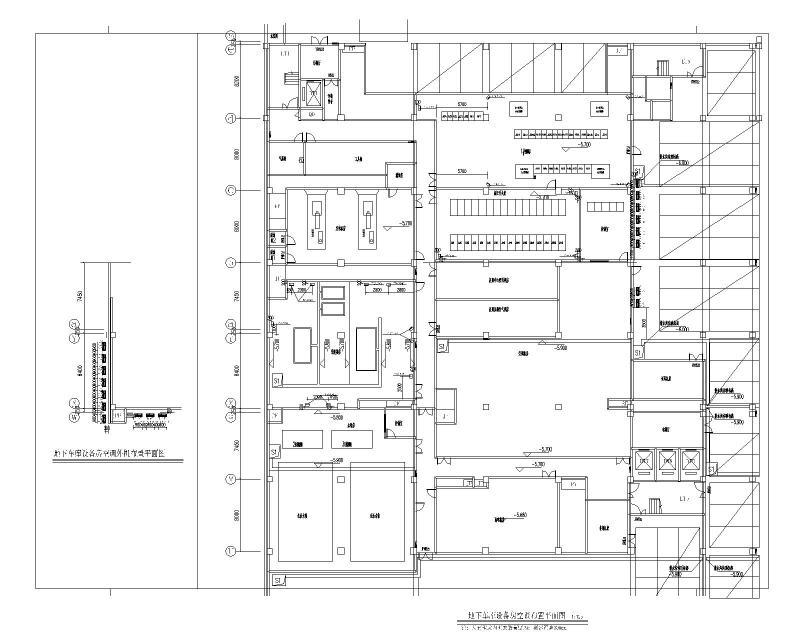

地下车库设备房空调布置平面图

地下车库设备房空调控制线布置图

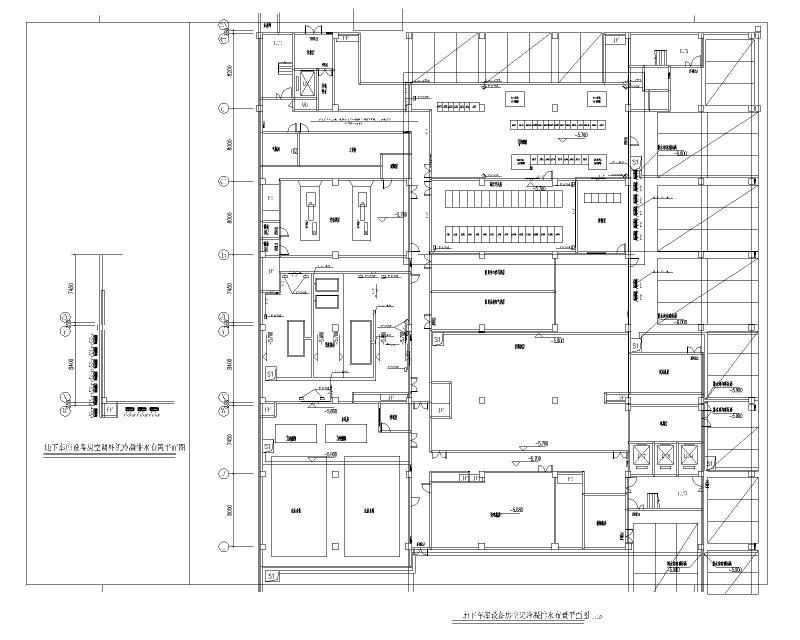

地下车库设备房空调冷凝排水布置平面图

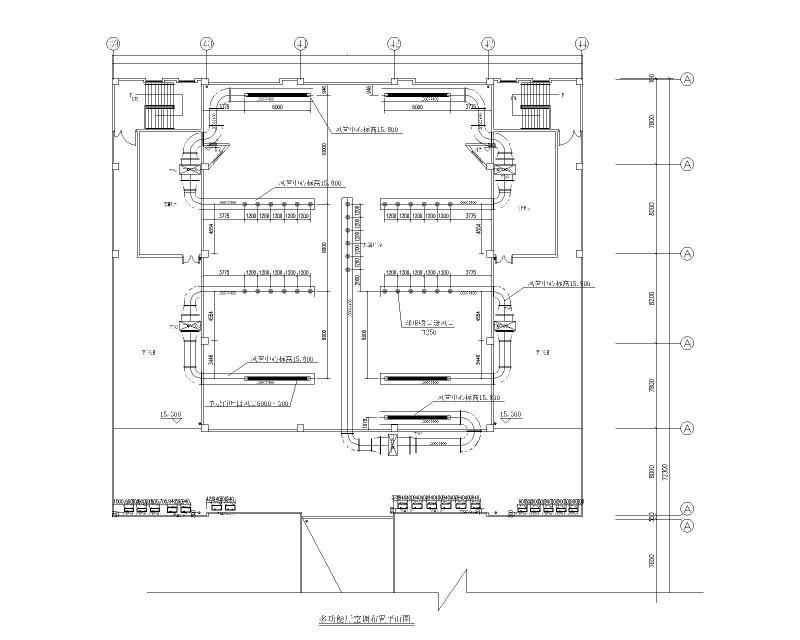

多功能厅空调布置平面图

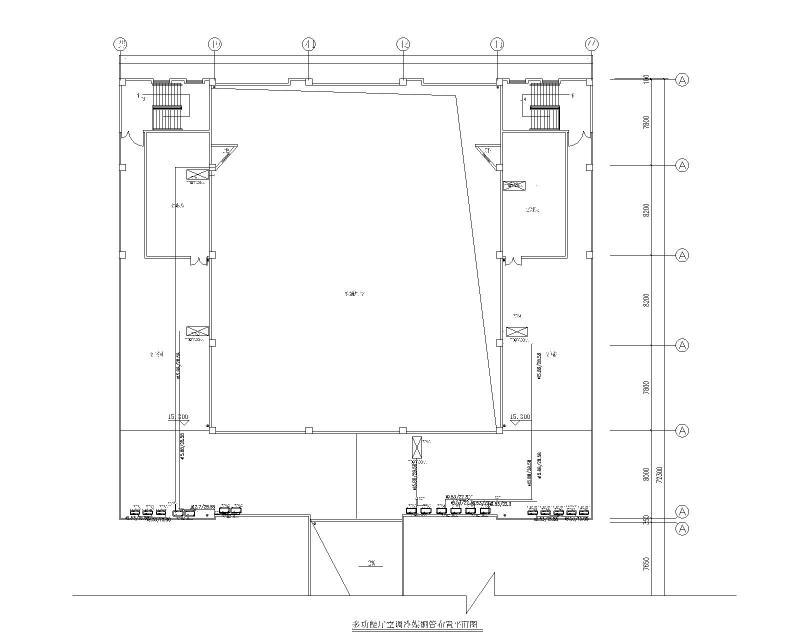

多功能厅空调冷媒铜管布置平面图

阶梯教室空调布置平面图
