十七16375平米层建筑工程通风及防排烟设计施工CAD图纸

资料简介
赚取积分

附件设计说明：有
建筑类别：住宅
建筑高度类型：高层建筑
建筑设计面积：16375.25平方米
建筑地上层数：17层
图纸设计深度：施工图
参考图纸：31张
设计年代：近代
设计内容：通风,防排烟
送风方式：散流器送风,其他
项目所在地：安徽

附件详情

通风设计与施工说明
设备与材料一览表
地下一层平面图
地下二层平面图一层平面图

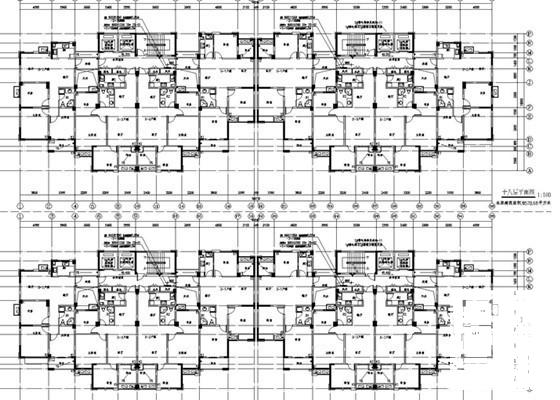

二~十六层平面图
正压送风系统图
......

附件详情

1.项目概要：施工图设计内容为工程通风及防排烟设计，建筑总面积：16375.25平方米，地上：17层，屋顶为平屋面，建筑高度:53米......
2防排烟系统：
(1)长度超过20米的内走道和虽有自然排烟口但长度超过60米的内走道均设计机械排烟系统，负担二个防烟分区以上的风机排烟量按120m3补风量不小于排烟量的50%。
(2)穿越变形缝的两侧风管上和风管跨越防火分区风管上均设防火阀。
(3)不满足自然排烟条件的楼梯间、前室和合用前室设机械加压送风系统。
(4)排烟风机均采用消防专用高温排烟风机......

，图纸共31张

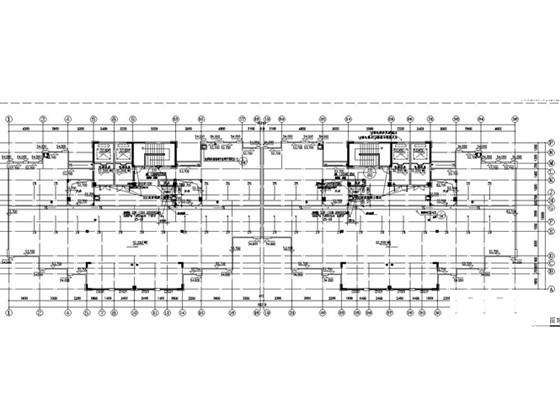

屋顶平面图

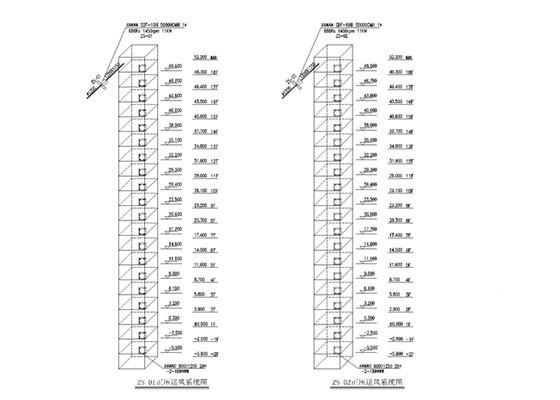

正压送风系统图

地下二层平面图

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源
