3层商业建筑采暖设计施工CAD图纸

附件详情

一、项目概要：该项目建筑为天津公共建筑，建筑层数为地上3层，1号商业地上建筑面积3795.4m,2号商业地上建筑面积4592.22m,3号商业地上建筑面积4231.85m,4号商业地上建筑面积4625.71m,建筑高度12.45m。
二、采暖系统设计:
1. 该项目采用散热器热水采暖系统。参照供热计量技术规程，设置分户热计量;

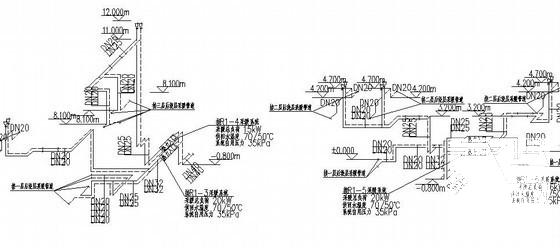

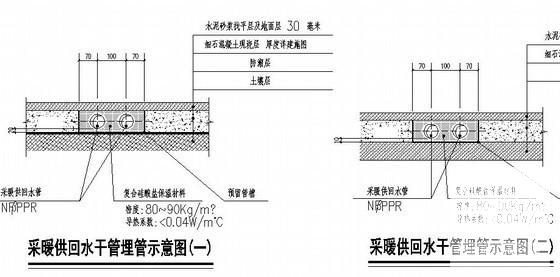

2.该项目采用共用供、回水立管的水平分环系统。供、回水立管采用异程式下供下回方式；户内系统采用下分式同程双管系统，管道暗敷在本层后浇层内预留的沟槽内。
3.热源：热源为C2地块地下热交换站提供的热水,供回水温度为70°C/50°C。系统定压装置由热交换站设置。
，共25张图纸。
