25层商业综合楼采暖除尘CAD施工图纸

wowow66

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅,商业
• 建筑高度类型：高层建筑
• 建筑地上层数：25层
• 建筑地下层数：2层
• 图纸设计深度：施工图
• 参考图纸：38张
• 设计年代：近代
• 设计内容：采暖,洁净
• 采暖系统：散热器供暖
• 项目所在地：内蒙古

附件详情

• 宅采暖及除尘系统说明
• 住宅采暖系统图

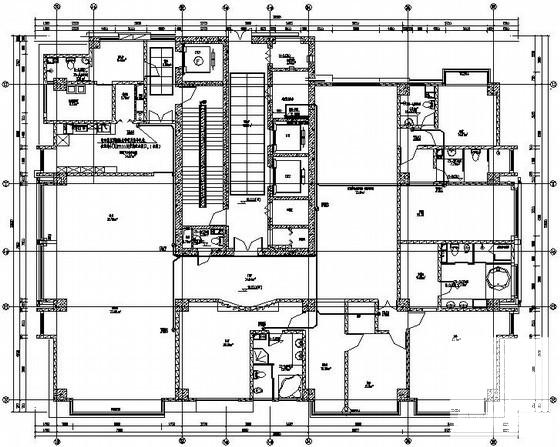

• 采暖平面
• 除尘平面

附件详情

该项目为商业综合楼，其中裙楼建筑高度23.8m,塔楼建筑高度99.9米；地下2层为汽车库，地上商业裙楼3层(局部4层设会所)，主塔楼办公25层，主塔楼2#,3#住宅26层，主塔楼1#,4#住宅23层。2
设计内容：1#~4#住宅楼采暖与除尘系统设计。
采暖系统为共用立管的分户计量系统，每户设有高低区2对共用立管,每户自成独立采暖系统, 高阻阀均装设于管道井内。

，图纸共38张。

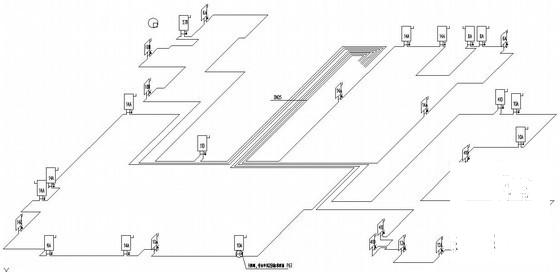

采暖系统图

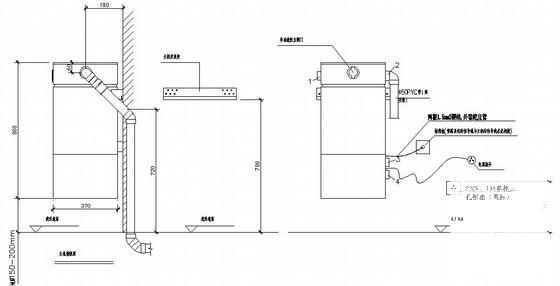

MD-S2主机图示

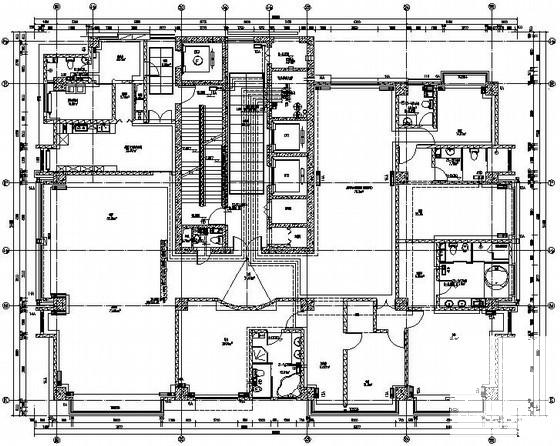

住宅楼四层除尘平面

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
