一份3层商业建筑采暖设计CAD施工图纸

[复制链接]

0

主题

0

帖子

1048

积分

超级版主

Rank: 8Rank: 8

积分
1048
发表于 2020-2-25 21:59:40 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 附件设计说明:有
  • 建筑类别:商业
  • 建筑高度类型:多层建筑
  • 建筑设计面积:16700平方米
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 参考图纸:25张
  • 设计年代:近代
  • 设计内容:采暖
  • 冷热源:市政热网
  • 采暖系统:散热器供暖
  • 水系统:双管制,同程式,异程式
  • 节点大样:管道支吊架
  • 项目所在地:天津

附件详情

  • 资料目录
  • 设计施工总说明
  • 采暖分区平面图
  • 采暖水系统轴侧图

附件详情

一、项目概要:该项目建筑为天津公共建筑,建筑层数为地上3层,1号商业地上建筑面积3795.4m,2号商业地上建筑面积4592.22m,3号商业地上建筑面积4231.85m,4号商业地上建筑面积4625.71m,建筑高度12.45m。
二、采暖系统设计:
1. 该项目采用散热器热水采暖系统。参照供热计量技术规程,设置分户热计量;
2.该项目采用共用供、回水立管的水平分环系统。供、回水立管采用异程式下供下回方式;户内系统采用下分式同程双管系统,管道暗敷在本层后浇层内预留的沟槽内。
3.热源:热源为C2地块地下热交换站提供的热水,供回水温度为70°C/50°C。系统定压装置由热交换站设置。
,共25张图纸。

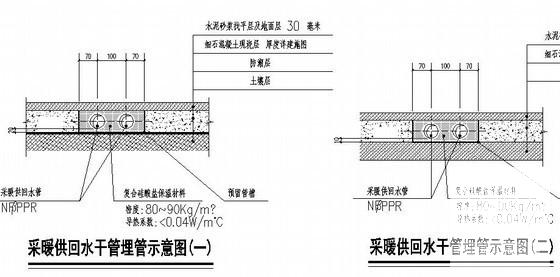

采暖供回水干管埋管示意图

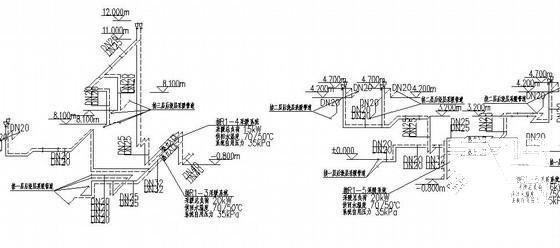

采暖系统轴测图

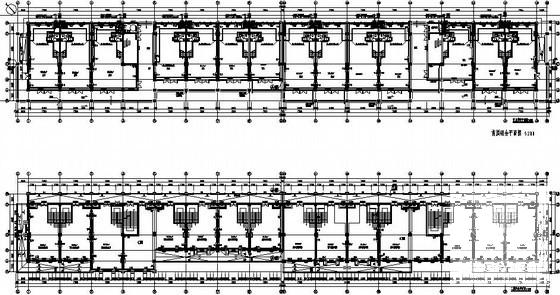

采暖平面图

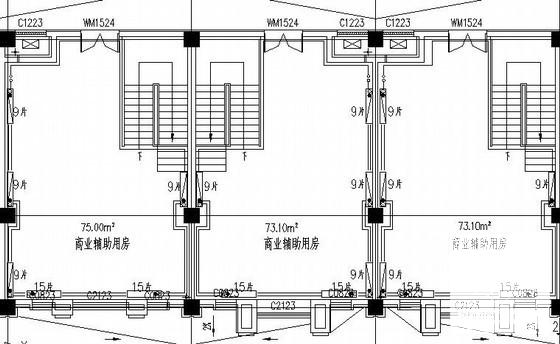

商业建筑采暖 - 1
第 1 张图
商业建筑采暖 - 2
第 2 张图
商业建筑采暖 - 3
第 3 张图
商业建筑采暖 - 4
第 4 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-25 21:59:40上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在商业建筑专区发帖交流相关知识。

附件2099v11ede2f2wd0cs2e1eddcc.rar

9.34 MB

下载  售价: 100 积分    赚积分
