商业步行街采暖通风设计CAD施工图纸

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：商业
• 建筑高度类型：多层建筑
• 建筑设计面积：60000平方米
• 建筑地上层数：4层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：71张
• 设计年代：近代
• 设计内容：通风,采暖,防排烟
• 冷热源：市政热网
• 采暖系统：散热器供暖
• 项目所在地：河北

附件详情

• 设计说明
• 图例及设备材料表
• 地下室通风平面
• 采暖平面
• 采暖系统图

附件详情

稿件为河北张家口某商业步行街项目全套采暖通风设计施工图纸，工程共9栋建筑，总建筑面积6万多平米。地上4层，地下一层。采用散热器采暖。

，图纸共71张。

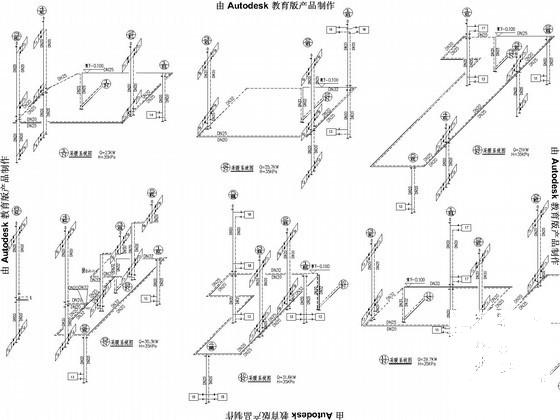

采暖系统图

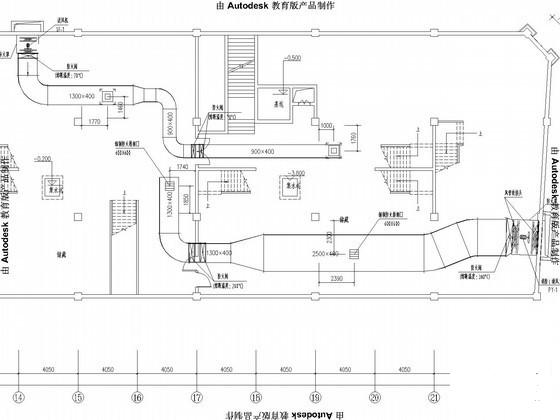

7#地下室通风

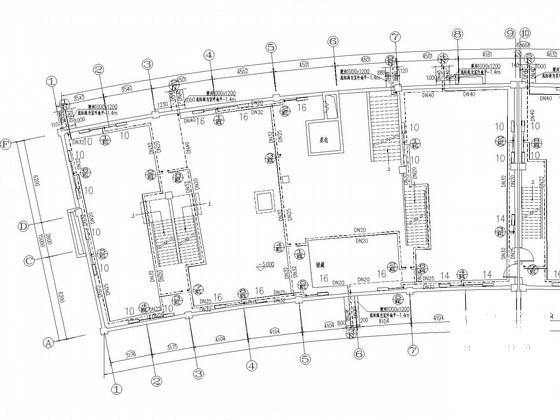

7#暖

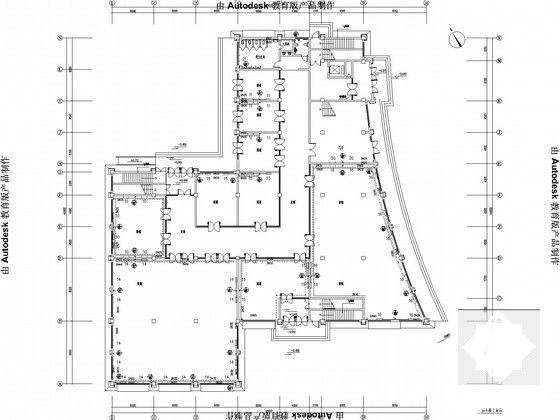

9#暖

通风平面

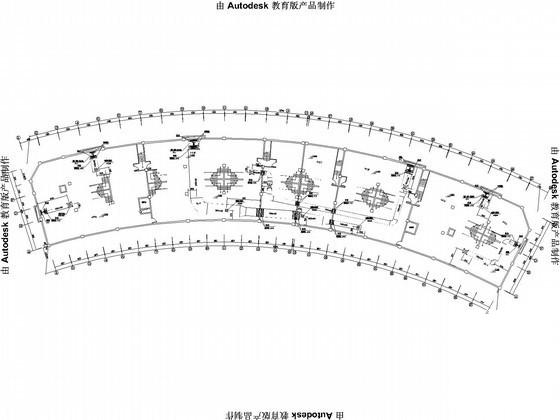

第 1 张图

第 2 张图

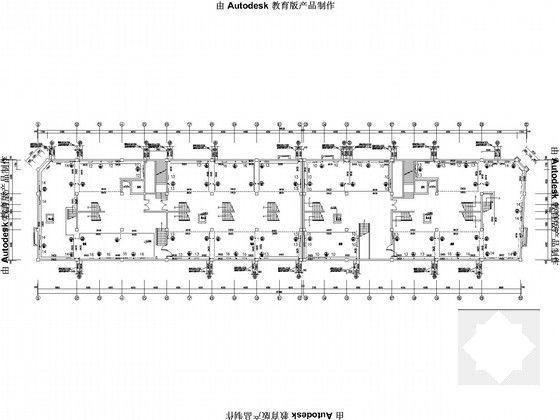

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
