商业综合楼通风设计_CAD

一.地下通风、防排烟系统：

1.地下车库根据防火分区面积划分防烟分区（每个防烟分区面积<2000平方米），

各防火分区设计独立通风（排烟）系统。

2.排烟系统：火灾时风机由消控中心控制开启排烟；风机入口设280%%DC排烟防火阀，

排烟防火阀，平时常开，当烟气温度达280%%DC时，此阀关闭并联动排风风机停止运行，且风机

启停信号反馈至消防控制中心;排烟口为常闭，火灾时打开相应区域排烟口.并具备280%%DC熔断装置.

3.送风（排烟补风）系统：该项目防火分区进风均采用车库入口自然补风方式.

4.车库每个防火分划分为2个防烟分区，排烟口与排风口分别设，排风管设置电动防火阀开启关闭。

5.车库设置机械排烟系统，平时排风火时排烟，排烟量按3180m3/h计算,且保证风口

到最远点距离小于30米。

6.车库内设机械通风系统，排风系统与消防排烟系统合用。平时车库入口补风，诱导器接力至排风口

排出。

7.地下室楼梯间防烟：该项目地下楼梯间均为封闭楼梯间，无外窗的楼梯间采用机械防烟，

每个楼梯间设置独立机械防烟系统,正压送风机与火灾报警系统连锁，当有火灾发生时，开启风机.

风机入口设70%%DC防火阀，平时常开，当烟气温度达70%%DC时，此阀关闭并联动风机停止运行，

二.地上商场通风、排烟系统：

1.地上商场根据防火分区面积划分防烟分区（每个防烟分区面积<500平方米），

各防火分区设计独立通风（排烟）系统。

2.商场根据防火分区，划分为若干个防烟分区，每个防烟分区不超过500m2。每台风机负担多个

防烟分区时，排烟量按最大防烟分区面积每平米120m3/h计算。

3.排烟系统：火灾时风机由消控中心控制开启排烟；风机入口设280%%DC排烟防火阀，

排烟防火阀平时常开，当烟气温度达280%%DC时，此阀关闭并联动风机停止运行，且风机

启停信号反馈至消防控制中心;排烟口为常闭，火灾时打开相应区域排烟口.并具备280%%DC熔断装置.

4.楼梯间防烟：该项目地上楼梯间均为封闭楼梯间，采用可开启自然排烟。

5.商场排烟同时设置机械补风.

三.图纸展示

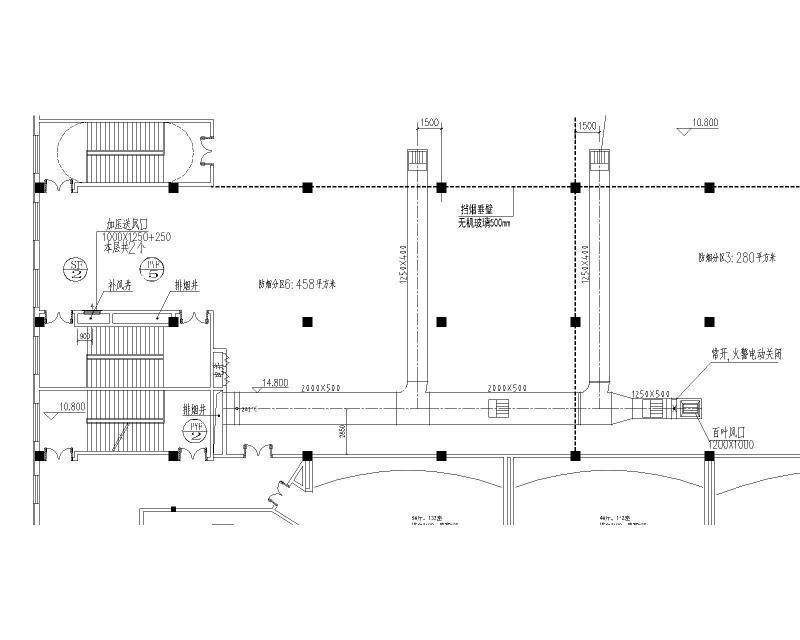

三层通风 防排烟平面图

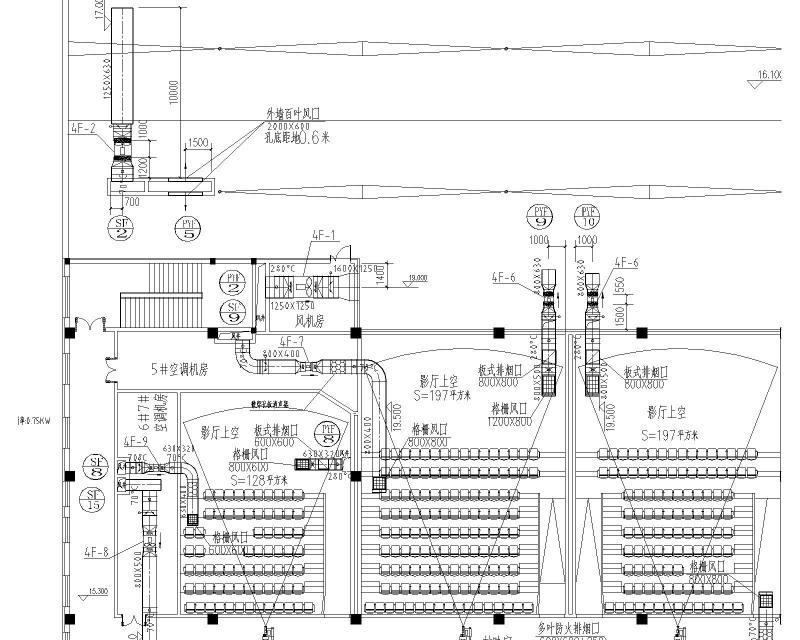

四、五层通风 防排烟平面图

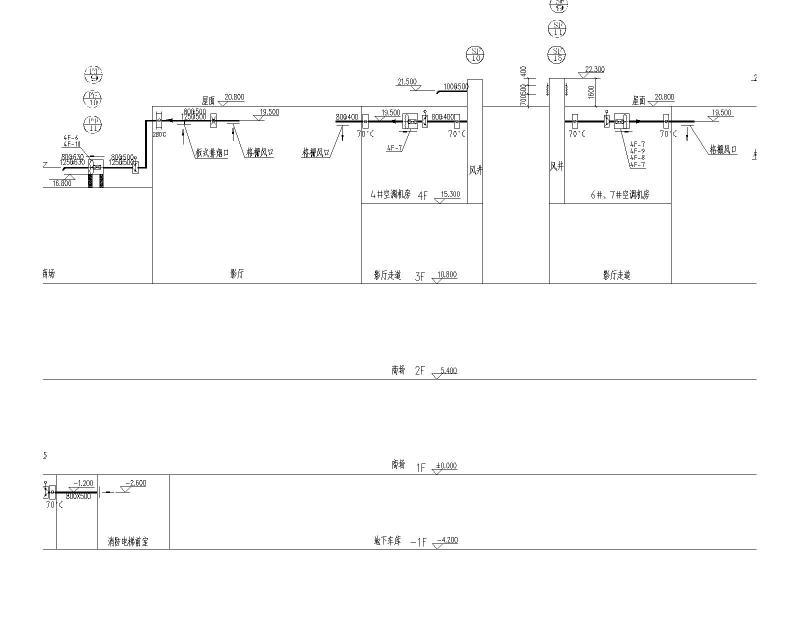

通风防排烟 原理图（三）

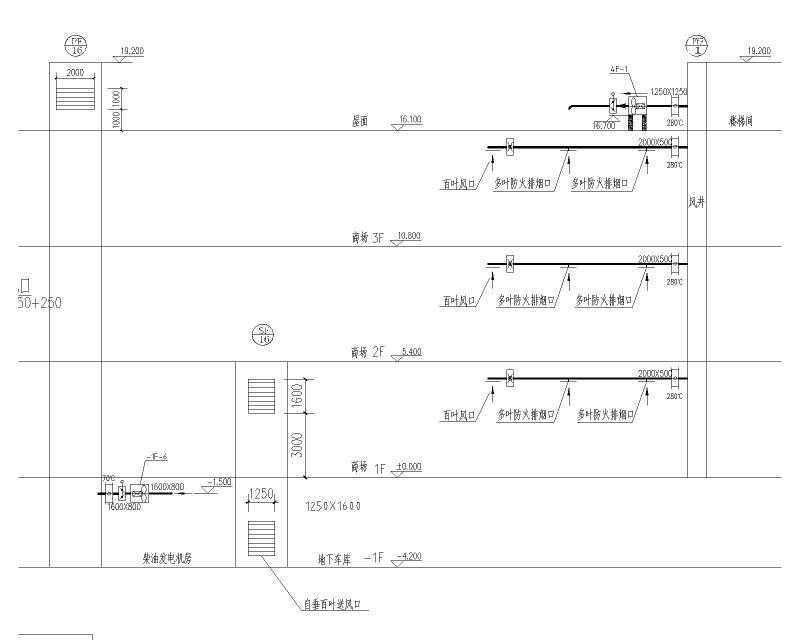

通风防排烟原理图（一）

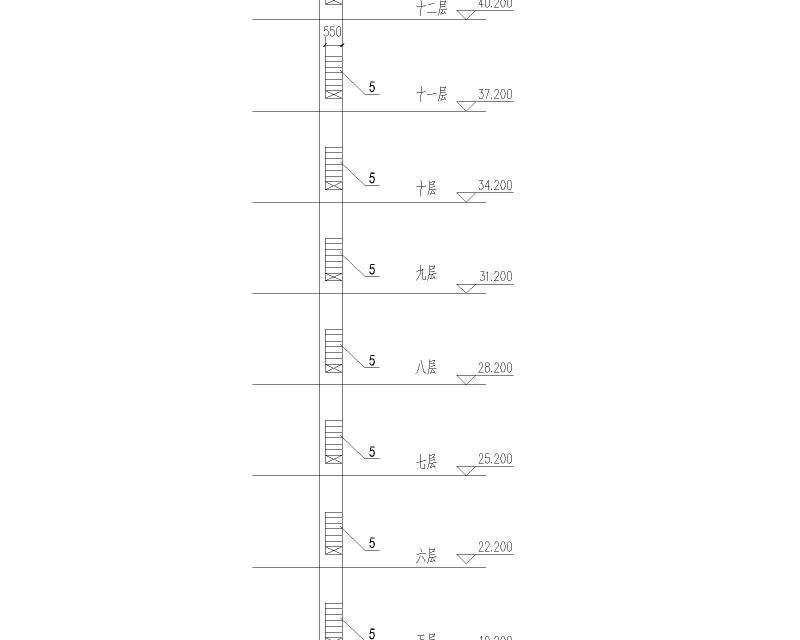

住宅防烟原理图
