一份21层层综合写字楼中央空调、通风、防排烟CAD施工图纸(城市集中供热管网)

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑高度类型：高层建筑
• 建筑设计面积：28848.5平方米平方米
• 建筑地上层数：21层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：24张
• 设计内容：空调,通风,防排烟,机房,其它
• 冷热源：电动压缩式冷水机组
• 空调系统：空气-水系统
• 水系统：变流量

附件详情

该项目为某21层综合写字楼中央空调系统、空调风系统平面布置图、地下室制冷机房平面布置图、屋顶冷却塔 平面布置图 。该系统夏季采用水冷冷水机组作为冷源进行空调制冷；冬季利用城市集中供热管网作为热源，换热机组换热后进行供暖。总建筑面积共28848.5平方米，总建筑高度78.9M。其中末端采用吊顶式空调机组、风机盘管加新风系统……

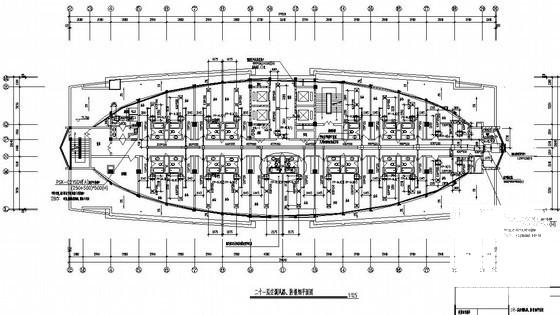

二十一层空调风路、防排烟平面图

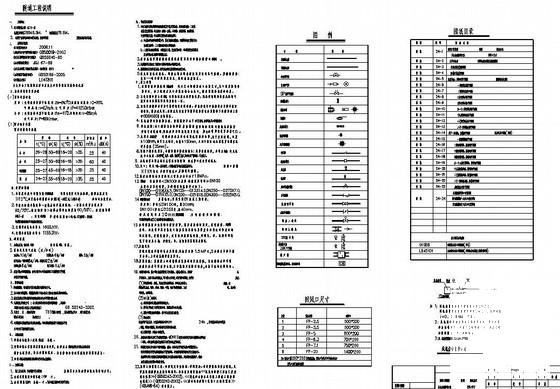

暖通空调工程说明

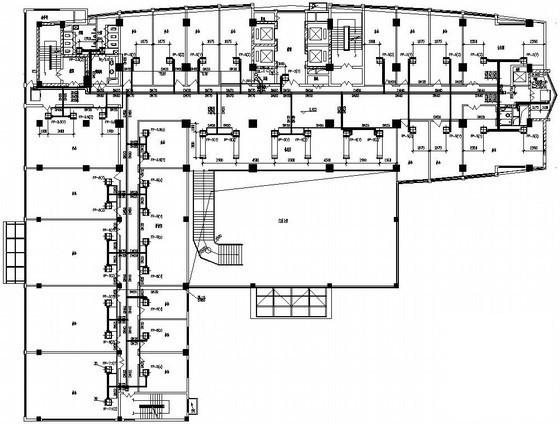

第 1 张图

第 2 张图

第 3 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
