9层消防指挥中心办公楼采暖通风CAD图纸(集中供热管网)

fengzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：办公
• 建筑地上层数：9层
• 图纸设计深度：施工图
• 参考图纸：16张
• 设计内容：采暖,防排烟
• 冷热源：市政热网
• 采暖系统：散热器供暖

附件详情

该资料为某消防指挥中心办公楼、训练馆、大门采暖通风工程及消防防排烟工程设计。采暖热媒为95C-70C低温水,按连续采暖设计。热源由集中供热管网提供。散热器采用灰铸铁柱翼型内腔无砂。

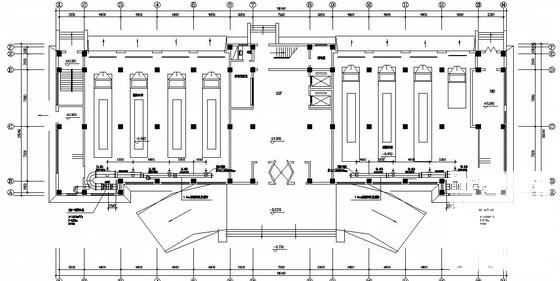

第 1 张图

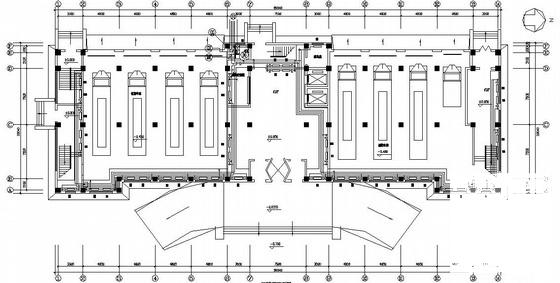

第 2 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
