13层交警指挥中心办公楼建筑结构CAD施工图纸

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 办公楼类型：行政办公楼
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 图纸设计深度：施工图
• 图纸设计风格：现代风格
• 图纸设计流派：现代
• 图纸设计格式：天正建筑CAD 7.0,CAD2000
• 建筑设计面积：12080平方米
• 建筑高度：49.95m
• 地上层数：13层
• 地下层数：1层
• 地下室建筑设计面积：1629平方米
• 设计效果图：无

附件详情

该项目性质为高层综合办公楼。建筑物层数为地上13层，地下1层。总建筑面积为12080平方米，其中地下室为人防地下室面积1629平方米。建筑物地面高为49.95米，本建筑为框架结构，抗震设防裂度为7度。这份参考资料为建筑及结构图，均含有说明及各层建筑结构平面图及相关的结点详图。

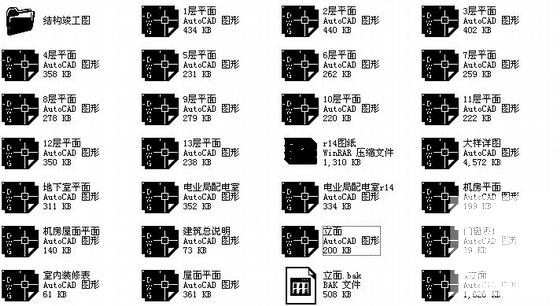

第 1 张图

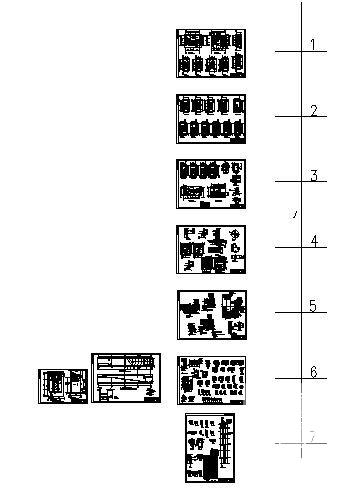

第 2 张图

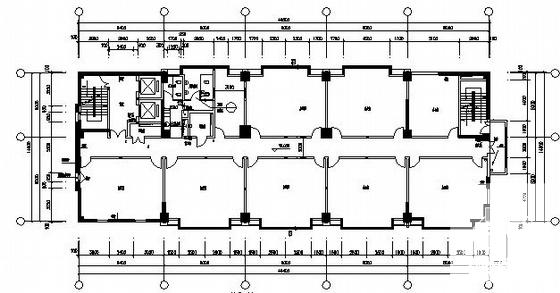

第 3 张图

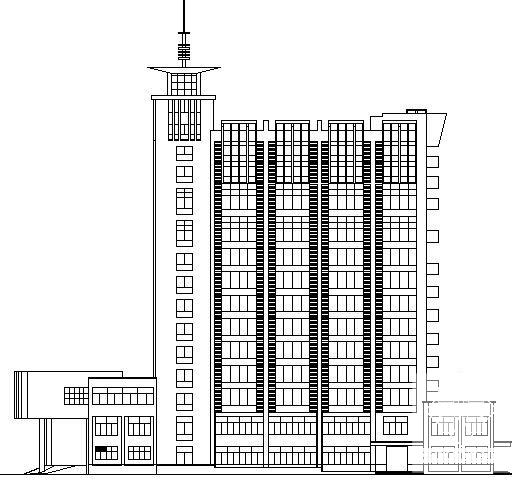

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-1-31 23:12:45上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在建筑施工专区发帖交流相关知识。
