建筑类别:办公
-
建筑高度:高层建筑
-
地上层数:18层
-
地下层数:1层
-
图纸设计深度:施工图
-
民用建筑设计使用年限:50年
-
建筑结构形式:钢筋混凝土结构
-
钢筋混凝土结构:框架剪力墙
-
基础形式 :筏形基础,其它基础
-
结构安全等级:二级
-
地基基础设计等级:甲级
-
抗震设防烈度:7度抗震
-
风压:0.45kN/平方米
-
雪压:0.55kN/平方米
-
地下室功能:车库
-
参考图纸:64张
-
设计年代:近代
附件详情
该项目是环境监测食品药品检验检测及智慧城管指挥中心业务用房项目,地上18层,地下一层,框架剪力墙结构,总建筑面积:25949平方米,高层主楼采用平板式筏形基础,筏形基础下均采用CFG桩复合地基。裙房与地下室采用筏板 柱墩基础形式,基础设计等级为甲级,抗震设防烈度为7度。

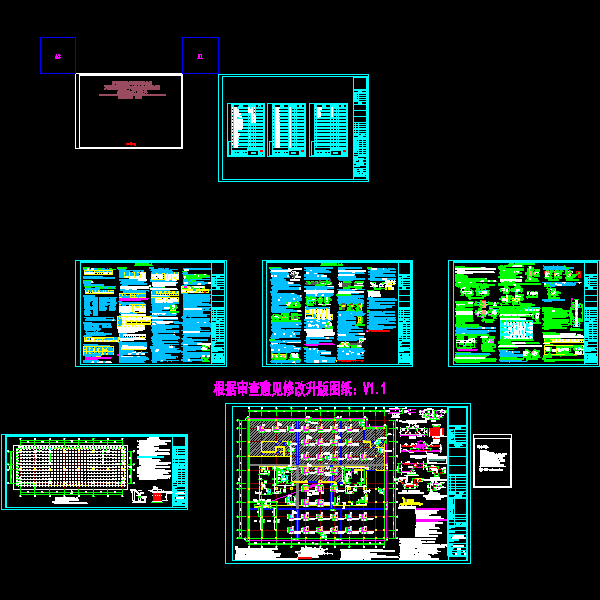

该资料包含:结构设计总说明(一~三),主楼范围内CFG桩平面布置图,柱墩及筏板基础平面布置图,墙、柱平面定位图,人防详图,剪力墙、柱表,各层梁配筋平面图、结构
平面布置图
,坡道结构图,楼梯结构图等共计64张图。
分享投稿时间:近几年12月。

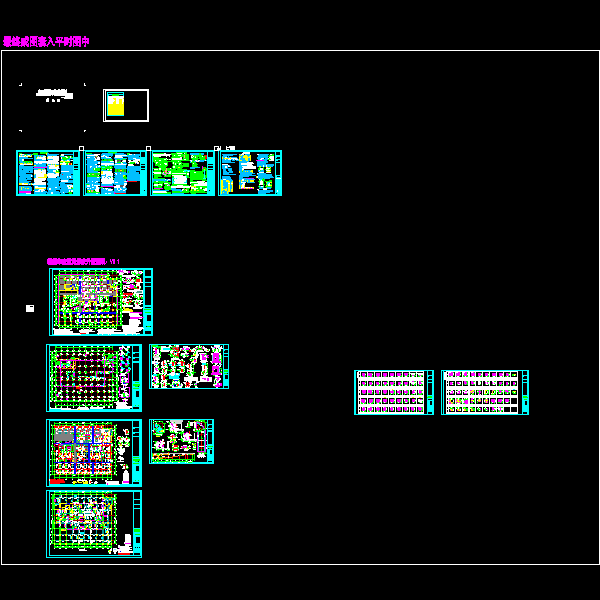

柱墩及筏板基础平面布置图
-0.400~11.050m墙、柱平面定位图
十六层结构平面布置图

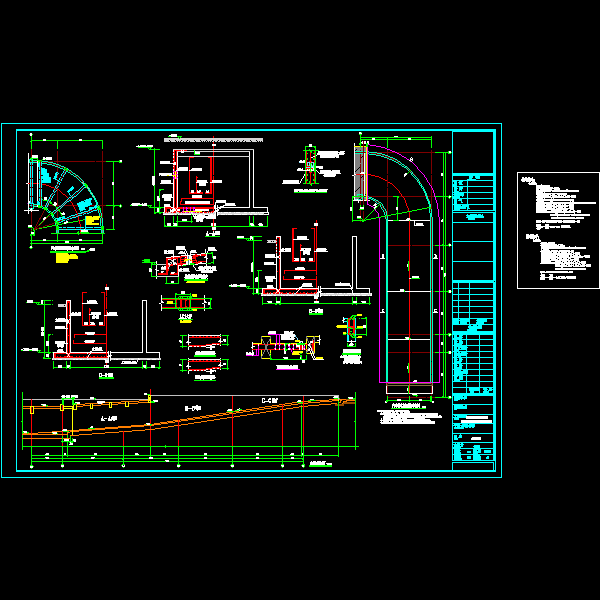

坡道结构图
地下室顶板结构平面布置图
人防大样详图
剪力墙、柱表

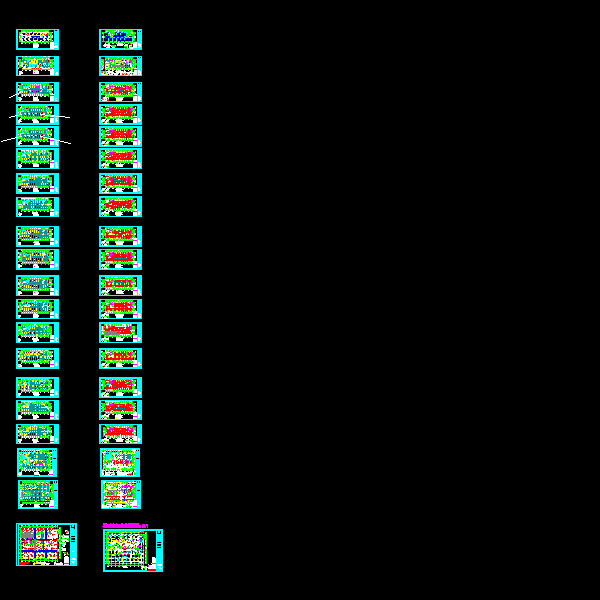

三层梁配筋平面图
j-1基础.dwg
j-2墙柱.dwg
j-3梁板(炸开打图版).dwg
j-4坡道.dwg

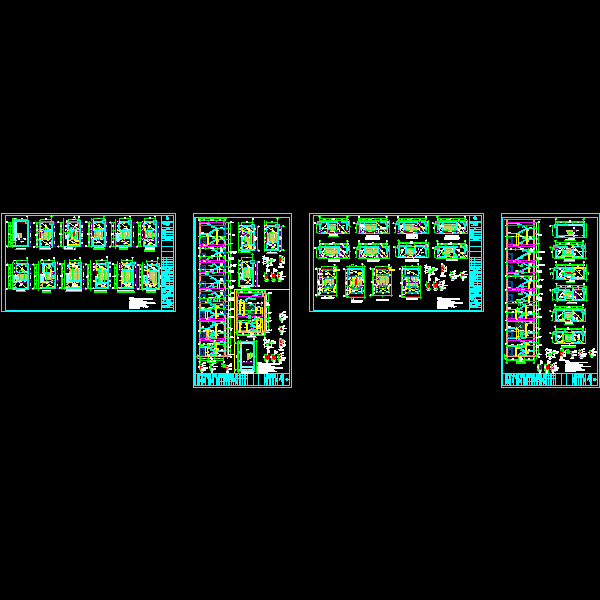

j-5楼梯.dwg

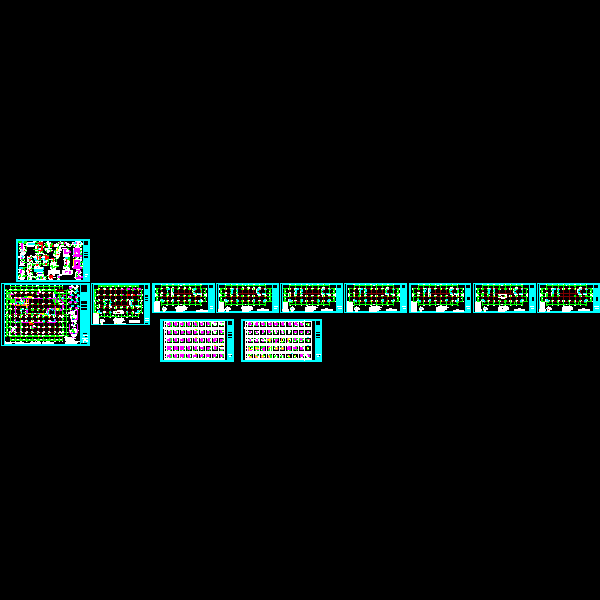

阜阳人防结构图纸20151214.dwg 以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容
