5层办公楼建筑结构施工CAD图纸

yuzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 工程设计年代：近代
• 图纸设计深度：方案
• 其它专业图纸：结构
• 建筑面积：4500平方米
• 建筑层数：5
• 效果图：无
• 有无人防：无

附件详情

建筑地点：淮南市
建筑类型：五层办公楼，框架填充墙结构
建筑介绍：建筑面积约4500平方米，楼盖及屋盖均采用现浇钢筋混凝土框架结构，楼板厚度取100mm，填充墙采用普通标准砖砌块。
柱网与层高：本办公楼采用柱距为7.2m的内廊式柱网，边跨为6.3m，中间跨为2.4m，层高底层取4.2m，其它层3.3m。
结构选材：梁、板、柱混凝土采用C30，受力纵筋采用HRB335级，箍筋采用HPB235级，板和基础的受力筋采用HPB235级。
基本风压 ，主导风向为东南风，
基本雪压 ，此处按建筑结构荷载规范采用
计算书90页 另 建筑施工 图，结构施工图

毕业设计(图纸)_recover.dwg

毕业设计(图纸).dwg

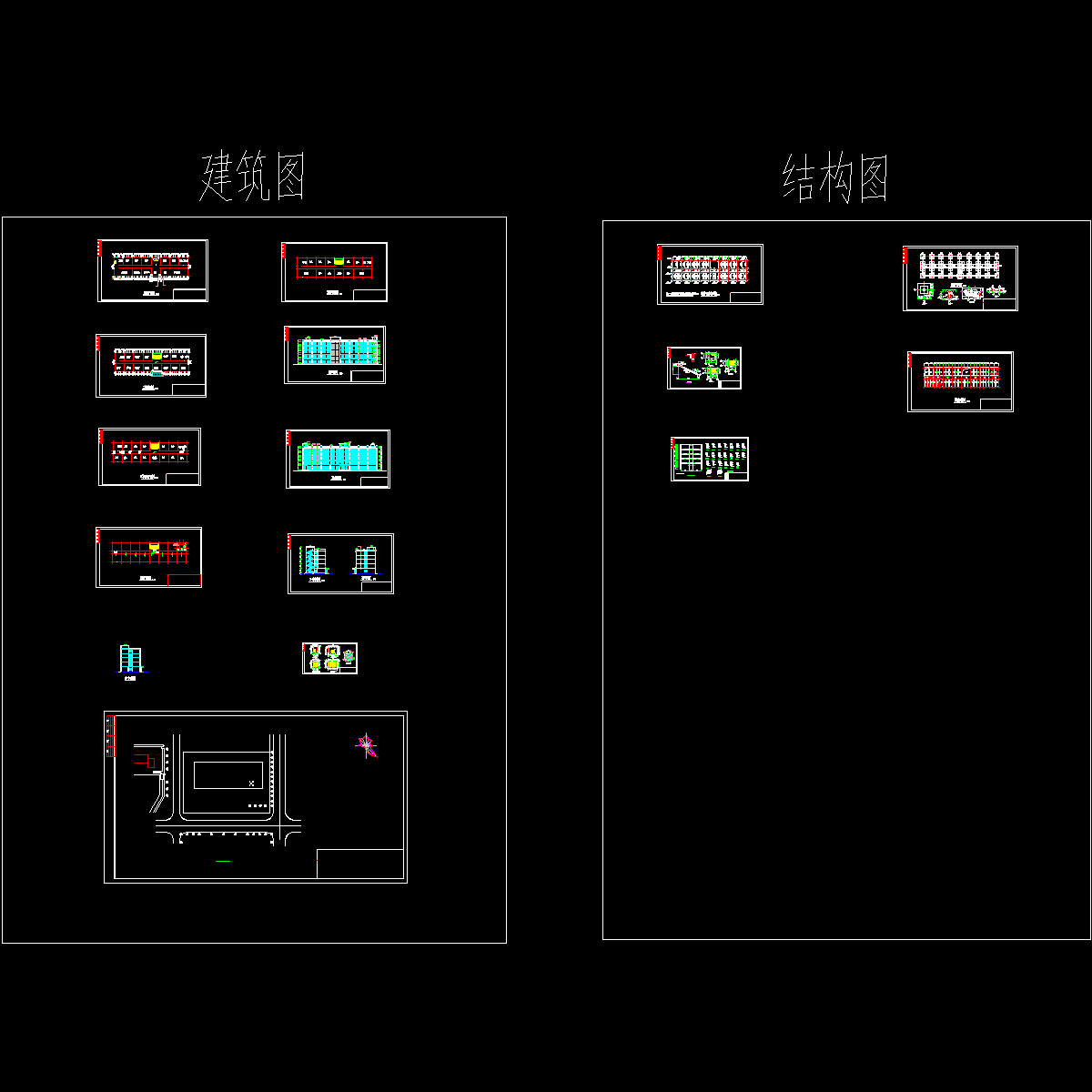

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
