9层框架办公楼建筑结构方案设计CAD图纸

guiqulai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 图纸设计深度：方案
• 其它专业图纸：结构
• 建筑面积：8814.84平方米
• 用地面积：960.96平方米
• 建筑高度：32.4米
• 效果图：无

附件详情

本项目为9层钢筋混凝土框架结构体系，占地面积约为960.96 m2，总建筑面积约为8811.84 m2；层高3.6m，平面尺寸为18.3m×52.0m。采用桩基础，室内地坪为±0.000m，室外内高差0.6m。
框架梁、柱、楼面、屋面板板均为现浇。
地震设防烈度 7度
抗震等级 三级
该项目为九层，主体高度为32.4米，属高层建筑。
高层建筑采用的结构可分为钢筋混凝土结构、钢结构、钢-钢筋混凝土组合结构等类型。根据不同结构类型的特点，正确选用材料，就成为经济合理地建造高层建筑的一个重要方面。经过结构论证以及设计任务书等实际情况，以及本建筑自身的特点，决定采用钢筋混凝土结构。

2

3

4

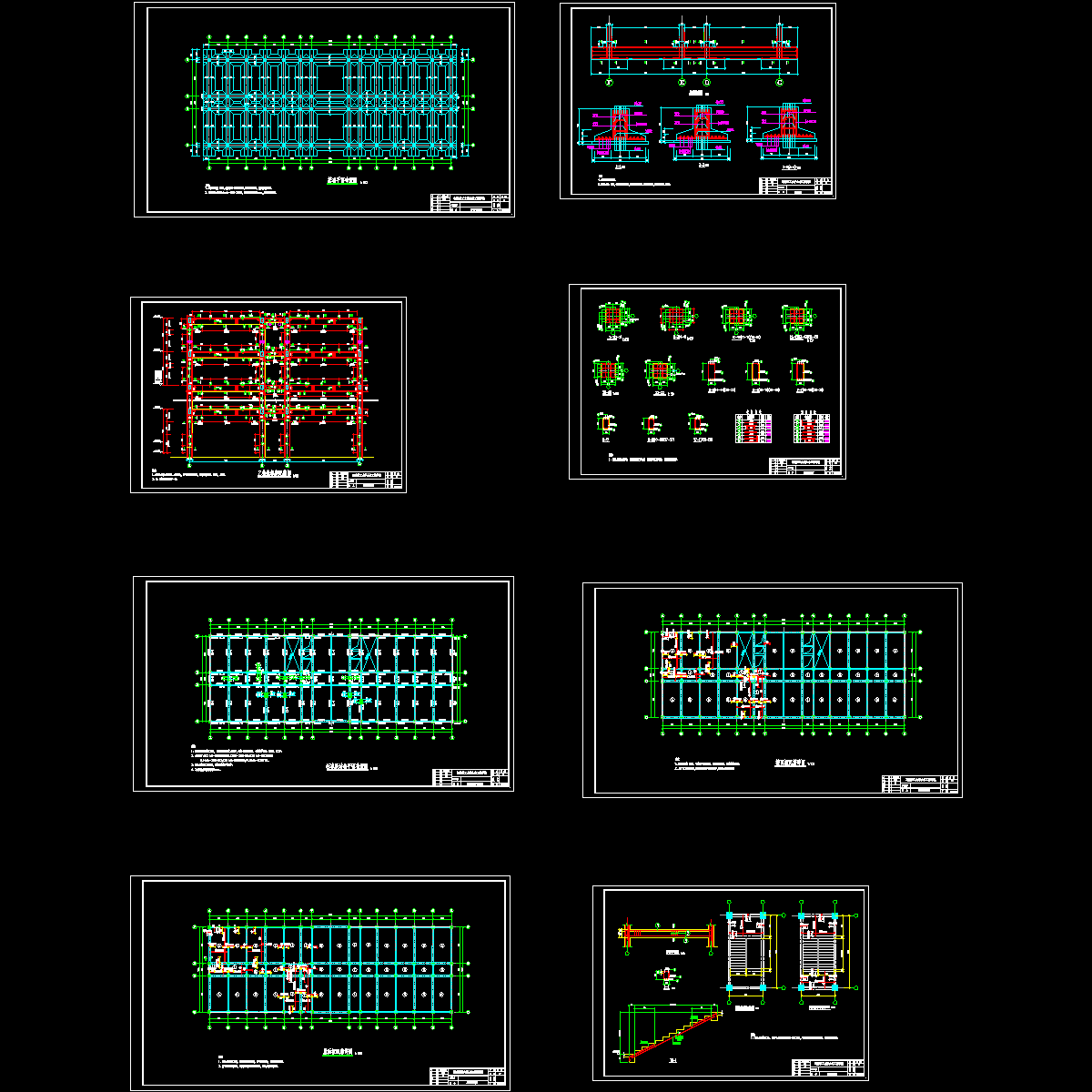

yy毕业设计结构.dwg

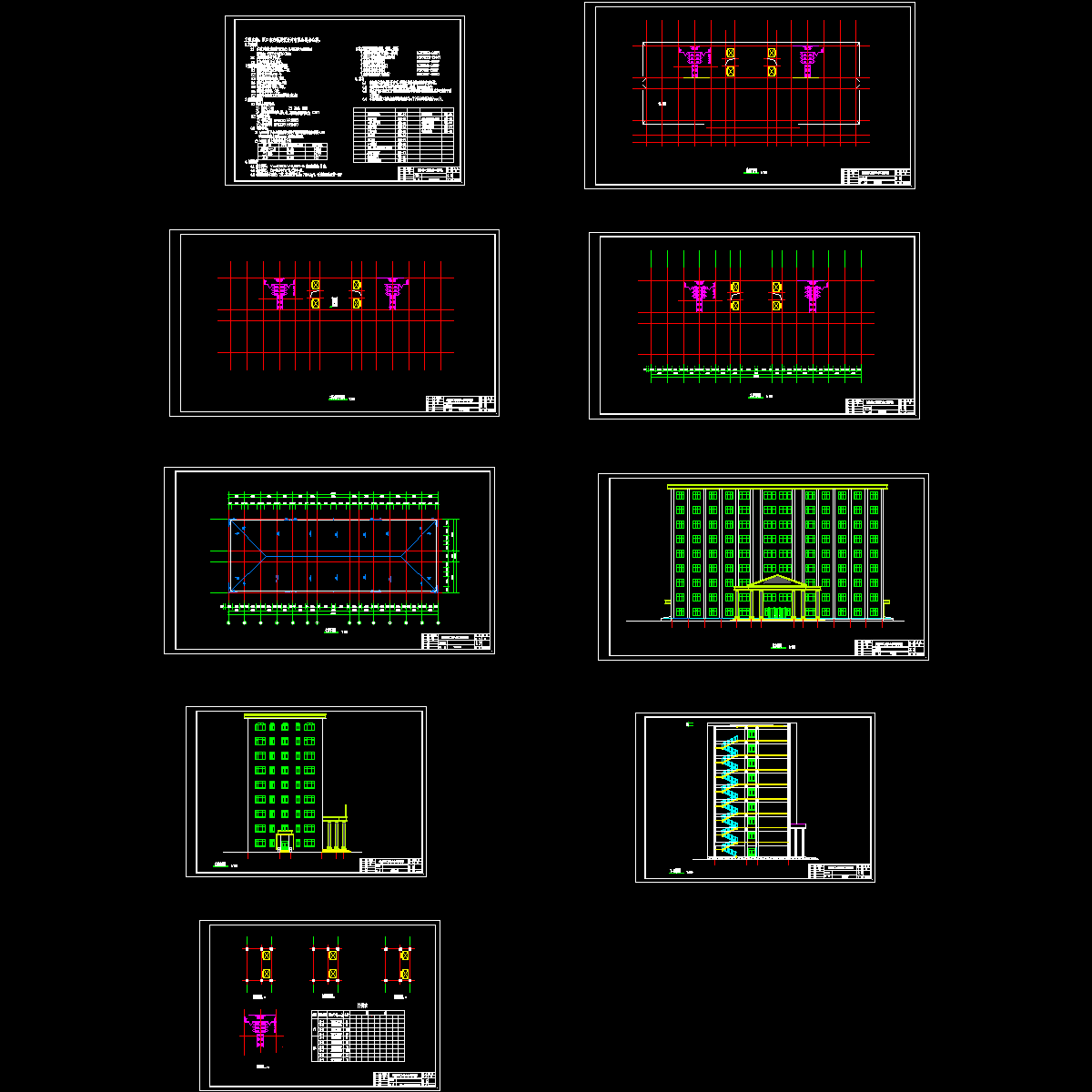

建筑设计图纸终搞.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
