一份大道办公楼建筑结构设计CAD施工图纸

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 工程设计年代：近代-12
• 图纸设计深度：施工图
• 其它专业图纸：结构
• 建筑设计面积：5500平方米
• 建筑高度：18.4米
• 建筑层数：5
• 设计效果图：无
• 有无人防：无

附件详情

xxx办公楼建筑结构设计1. 工程名称：长宁xxx大道办公楼。
2. 项目概要：建筑面积5500平方米，建筑总高为18.4m，办公楼为五层，室内外高差为0.45m.
3. 温度：最热月平均27.6℃，最冷月平均4.3℃；
极端最高温度41℃，极端最低温度为－17.3℃.
4. 相对湿度：年平均75％
5. 相对风向：东北风，基本风压0.55KN/平方米.
6. 雨雪条件：雪荷载0.20 KN/平方米。
7. 工程地质资料：

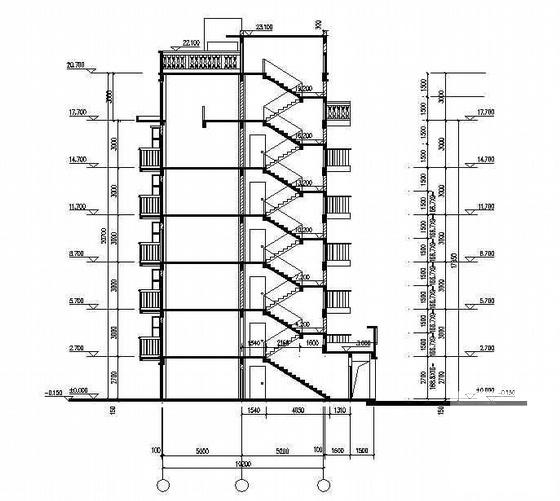

第 1 张图

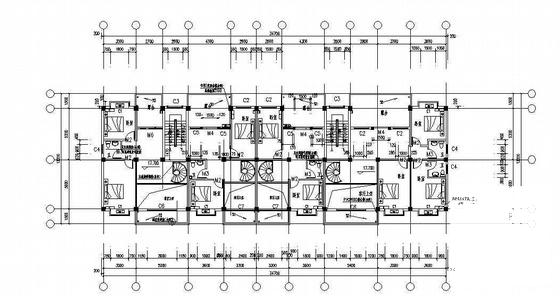

第 2 张图

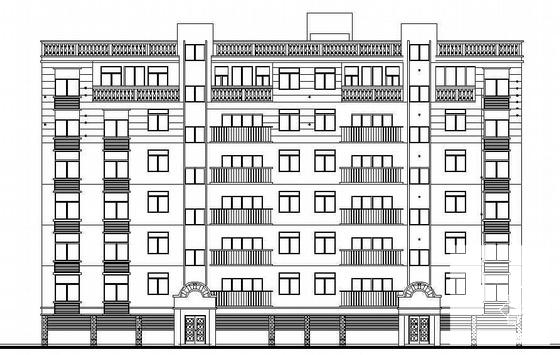

第 3 张图

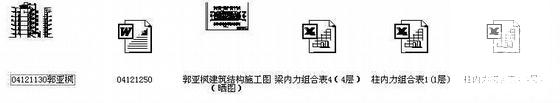

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
