21层百货大楼通风防排烟设计施工CAD大样图
- 附件设计说明：有
- 建筑类别：商业, 其他
- 建筑高度类型：高层建筑
- 建筑地上层数：21层
- 建筑地下层数：1层
- 参考图纸：15张
- 设计年代：近代
- 设计内容：通风, 防排烟
- 项目所在地：云南
附件详情
- 暖通设计总说明
- 暖通施工总说明
- 暖通设计图例
- 设备材料表
- 正压送风系统原理图

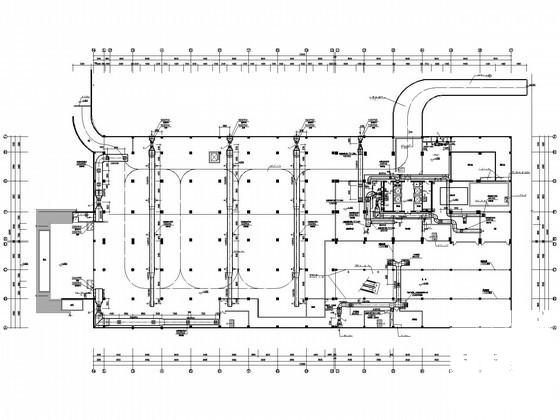

- 消防通风平面图
- 机房层正压风机布置平面图
- 屋顶正压风机布置平面图
附件详情
稿件为云南昆明某旅游小镇百货大楼
通风防排烟
设计施工图纸；大楼地下一层，地上分别为二十一层（主楼）、六层（副楼）。设计内容为该大楼的机械通风系统与机械防排烟系统。
，图纸共15张。

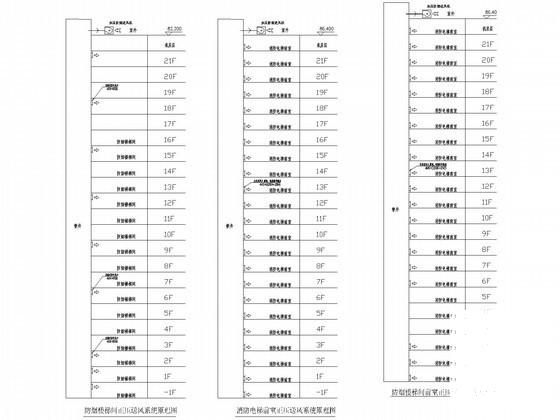

正压送风系统原理图

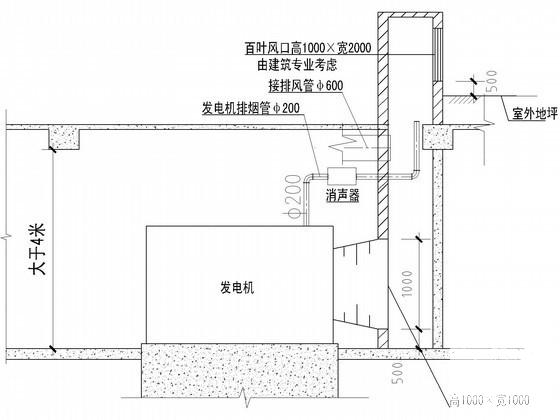

发电机房排风大样图

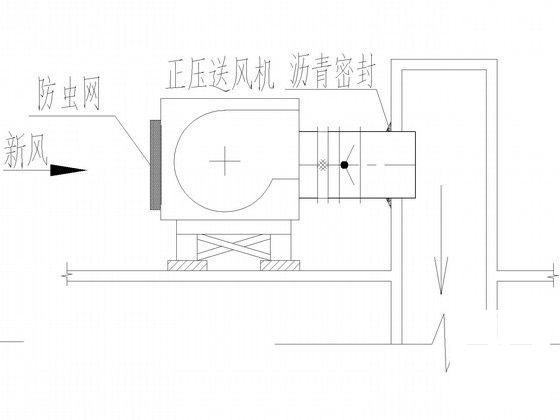

正压风机安装示意图
百货大楼暖通消防

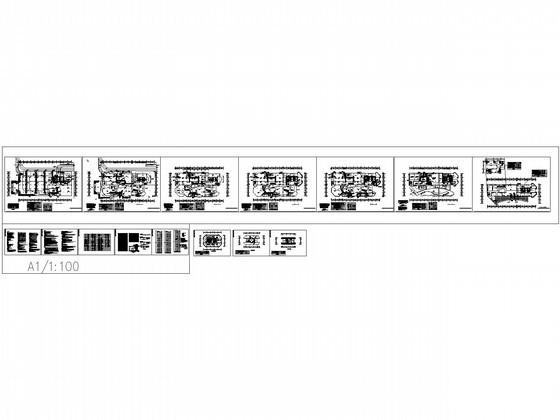

以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-
