9层办公综合楼地下通风防排烟设计施工CAD大样图

附件详情

稿件为北京某办公综合楼空调通风设计施工图纸，工程为营业及办公建筑，总建筑面积11509m2，其中地上8465m2，地下3044m2,地上7层，地下2层。地上一、二层为银行营业厅、三至七层为办公，地下一层为汽车库、机房，地下二层为职工餐厅、淋浴、机房等。建筑高度27.30m。

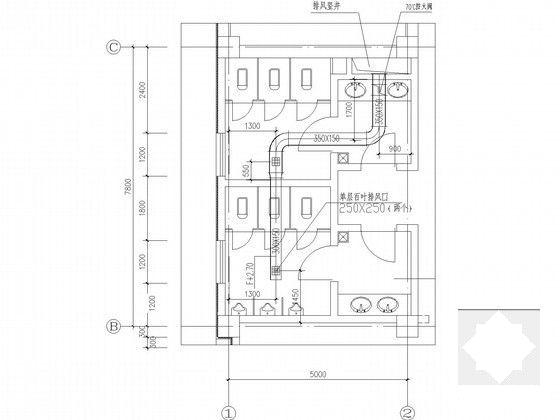

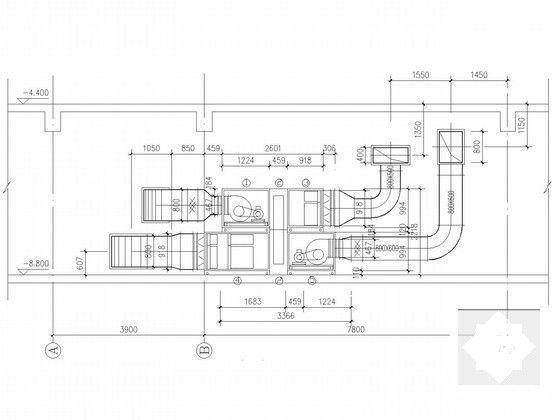

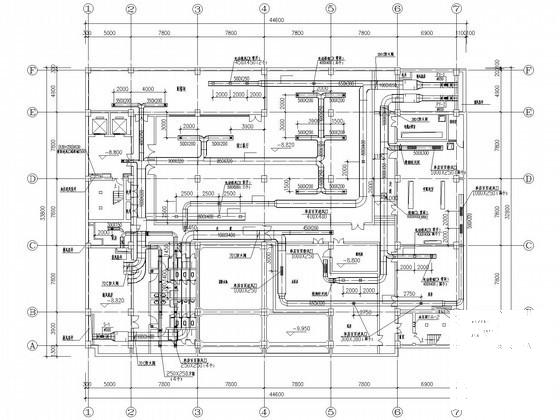

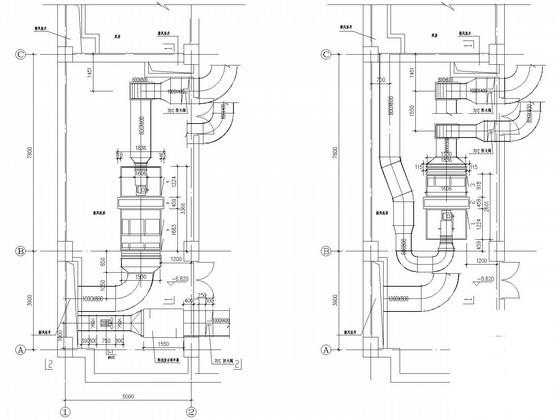

设计内容：该项目设计内容包括地下一，二层送排风系统，防排烟系统，及地上卫生间排风系统。地上一层至七层营业厅及办公用房设（风冷）VRV系统，由甲方另行委托设计。

图纸共7张。
