文化广场地下空间通风及防排烟系统设计施工CAD大样图

一、项目概要：

该项目位于江苏省，是一个文化广场地下空间部分设计项目，地下2层，总建筑面积52835.43m2。

图纸内容主要包含设计施工说明，主要设备材料表及图例，暖通专业管井对照表、 一氧化碳浓度检测原理图，防烟系统示意图，排烟系统示意图，地下二层排烟平面图，通风平面图，机房大样图等...

二、通风设计：

1、房间设有可开启外窗，采用自然通风。

2、其他通风系统的场所（详见设计施工说明）...

三、防烟设计：

防烟楼梯间及前室均采用加压送风，核心筒区域地下室与地上共用风机的，楼梯间风机送风量叠加，风机均置于屋顶，地下室前室及楼梯间均每层设置常闭多叶正压送风口...

四、排烟设计：

地下室采用机械排烟，排烟分区按照防火分区设置，面积不超过500m2。系统仅承担一个防烟分区排烟时,排烟量按60m3/h.m2设计，系统承担两个及两个以上防烟分区排烟时，排烟量按最大防烟分区面积考虑，系统排烟量按120m/h.m2计算。排烟风机设置于地上主楼机房层或地下室排烟机房内...

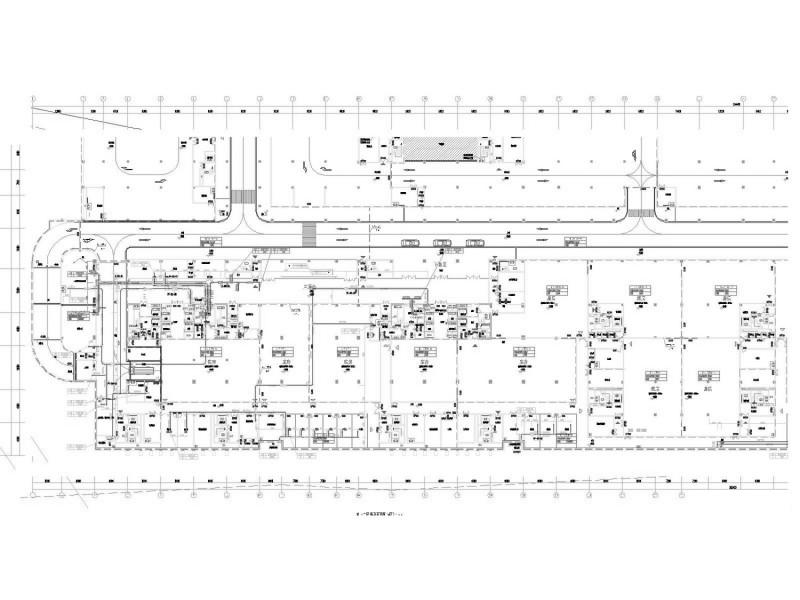

地下二层 通风防排烟 平面图

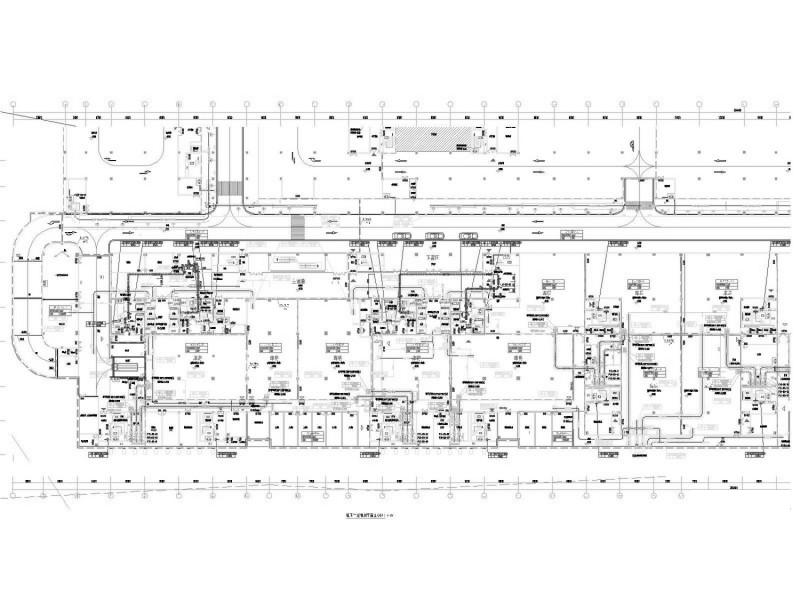

地下二层排烟平面图

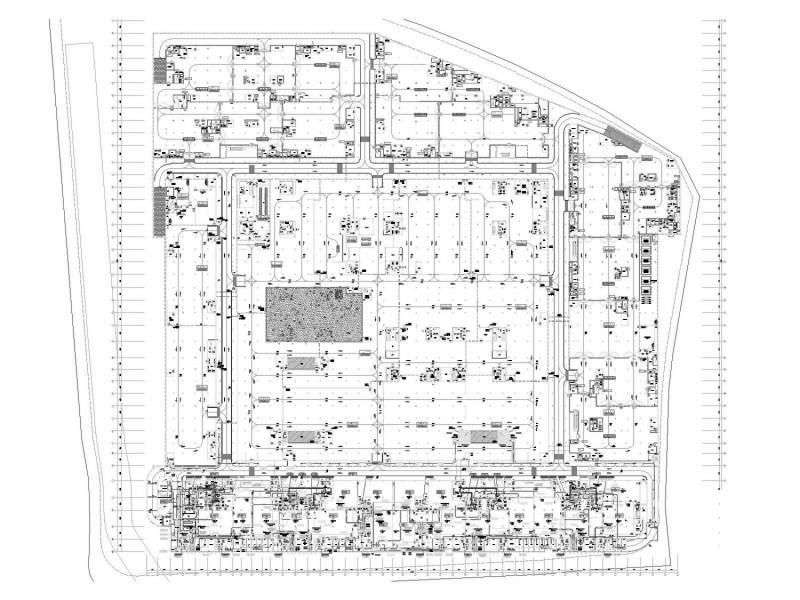

地下二层通风平面图一

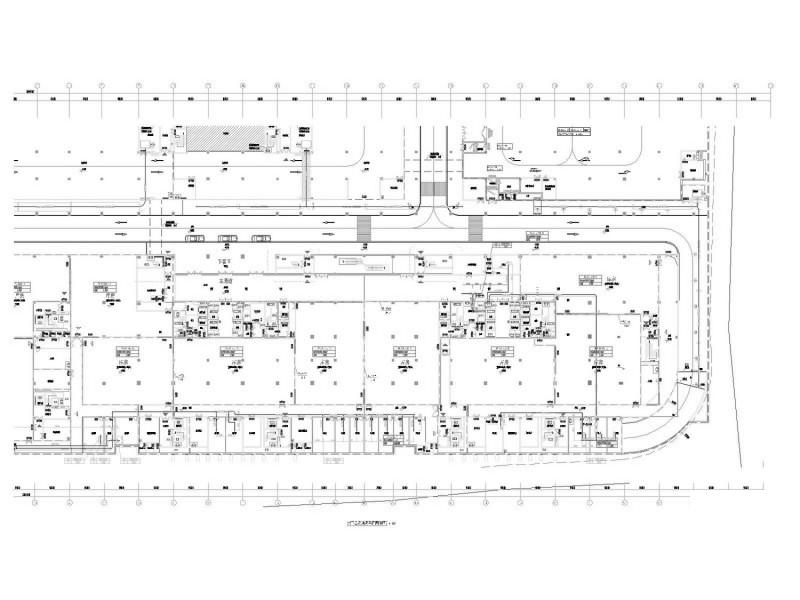

地下二层通风平面图二
