31219平米地下购物广场空调通风及防排烟系统施工CAD图纸

附件详情

该项目为一购物广场，地上为广场知名地产，地下二层，总建筑面积为31219.38m2，地下一层为商业和餐饮：14714.38m^2；地下二层为地下车库及设备用房:16505m^2。

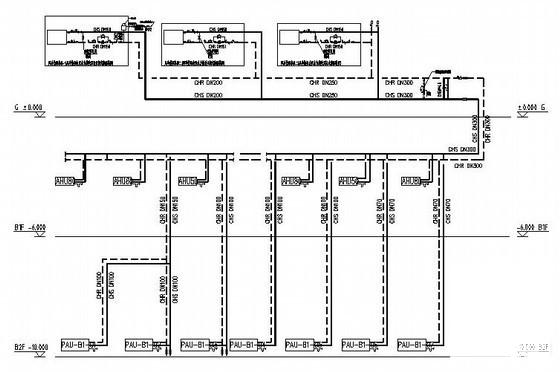

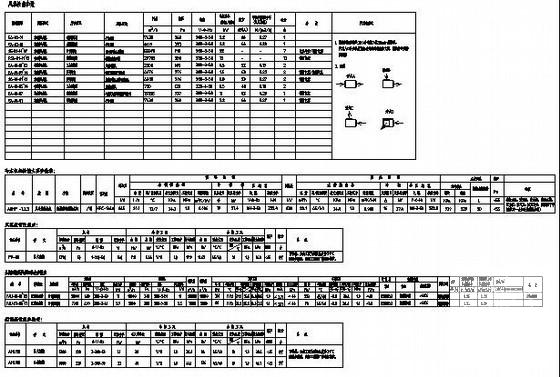

空调冷热源：选用3台风冷热泵冷水机组,夏季冷冻水供/回水温度7/12°C,单台制冷量845kW；风冷热泵冷水机组COP值为3.30。
独立商铺设计采用风机盘管加新风的空调方式。气流组织为顶送顶回；地下商铺柜架式营业厅采用薄型吊顶式空调加新风的空调方式；基地通信中心机房、消控室等设置独立运行的分体空调机。
空调水系统为一次泵定水量系统，冷热水机组内置水利模块，空调冷热水系统采用开式膨胀水箱定压。

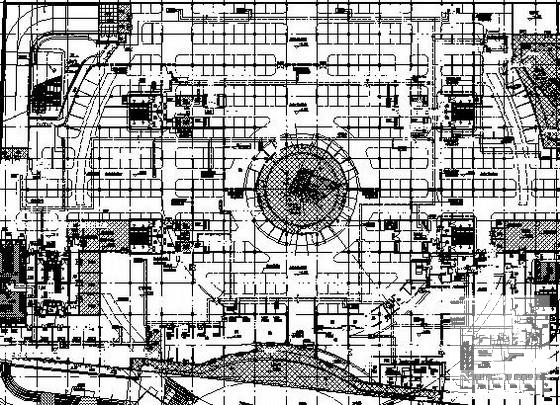

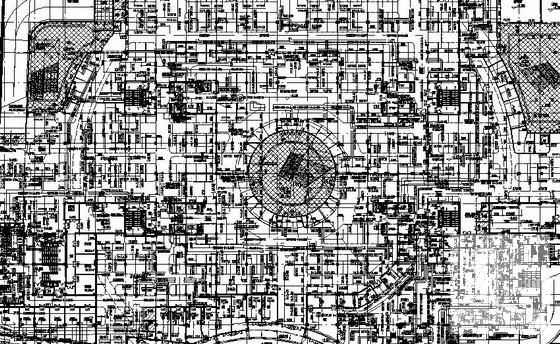

，图纸共12张。
