高层商娱办公综合楼采暖通风及防排烟系统设计施工CAD大样图

  • 设计详细说明:有
  • 建筑类别:办公,商业,娱乐,餐饮
  • 建筑高度类型:高层建筑
  • 建筑设计面积:20226.2平方米
  • 建筑地上层数:10层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:31张
  • 设计年代:近代
  • 设计内容:通风,采暖,防排烟,冷热源
  • 冷热源:市政热网
  • 采暖系统:热水辐射
  • 送风方式:散流器送风
  • 项目所在地:河北

附件详情

一、项目概要:

该项目是一个高层商娱办公综合楼建筑。位于石家庄市,总建筑面积为20226.2m2,供暖面积18289.8m2,地下1层,地上10层。图纸内容包含设计施工说明,主要设备材料表及图例,通风平面图,供暖干管平面图,屋顶设备布置平面图,供暖系统干管系统图,加压送风流程图,新风机房大样图等...

二、采暖设计:

1 供暖总负荷638.9Kw,供暖面积热指标34.9W/m2 。
2 本集中供暖系统热媒为45/38°C热水,由小区换热站提供;系统定压及补水由换热站统一解决。
3 本系统为共用立管分户独立供暖系统,实行 分户计量 ,分户温控。户内系统采用低温地板辐射采暖系统...

三、通风、防排烟系统:

1 公共卫生间设机械排风,换气次数为10次/时。
2 电梯机房设机械排风系统,排风换气次数为12次/时。
3 一层暗诊室、输液大厅设机械通风,排风换气次数为4次/时。
4 四层浴室设机械通风,排风换气次数为5次/时。
5 六~十层休闲活动区设机械通风,排风换气次数为2次/时。
6 楼梯间、消防电梯合用前室分别设机械加压送风系统。
7 六~十层中庭设机械排烟系统,排烟换气次数为6次/时...

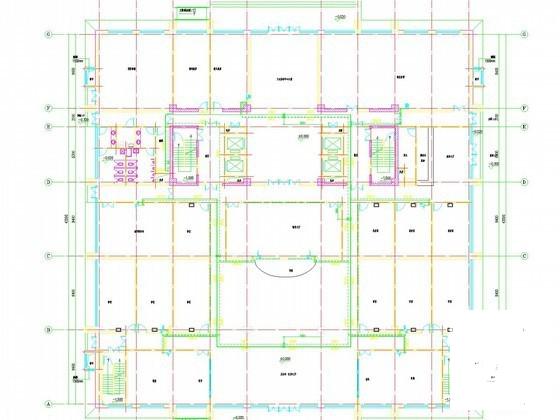

首层通风平面图

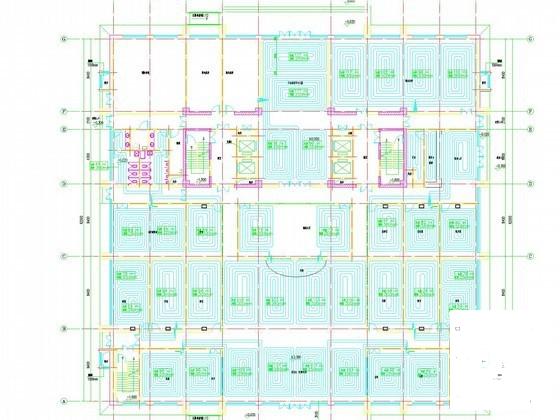

首层供暖干管平面图

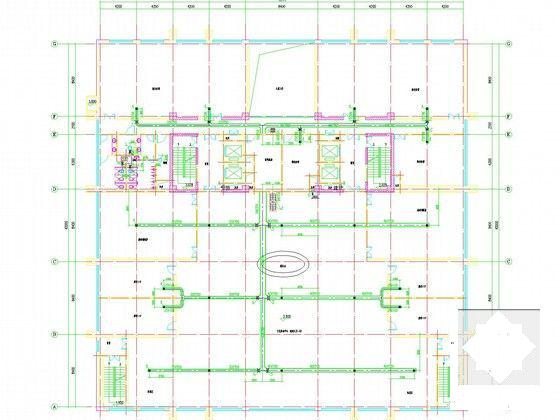

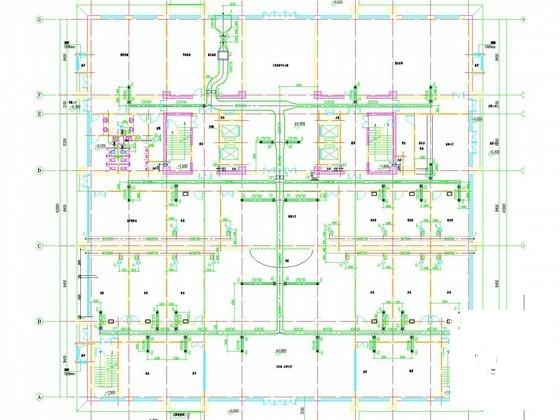

二层通风平面图

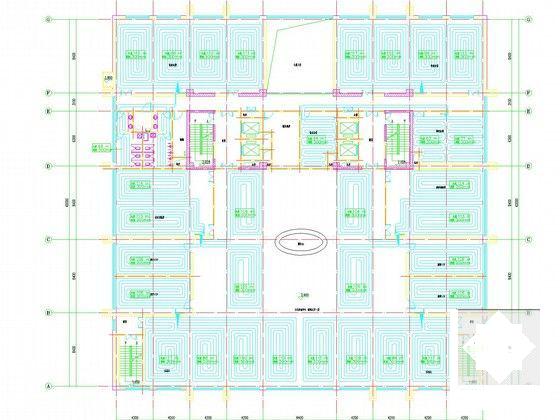

二层供暖平面图

二层供暖干管平面图

供暖系统干管系统图(一)

供暖系统立管系统图(三)

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • 办公综合楼采暖 - 1
    办公综合楼采暖 - 1
  • 办公综合楼采暖 - 2
    办公综合楼采暖 - 2
  • 办公综合楼采暖 - 3
    办公综合楼采暖 - 3
  • 办公综合楼采暖 - 4
    办公综合楼采暖 - 4
  • 办公综合楼采暖 - 5
    办公综合楼采暖 - 5
  • 办公综合楼采暖 - 6
    办公综合楼采暖 - 6
  • 办公综合楼采暖 - 7
    办公综合楼采暖 - 7
  • 办公综合楼采暖 - 8
    办公综合楼采暖 - 8
以上是部分截图,请下载附件后查看完整高清内容
办公综合楼采暖下载
