3层博物馆空调通风全套设计施工大样图(工艺空调，CAD详大样图较多)(压缩式冷水机组)(dwg)

feilaif

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计内容：空调,通风,防排烟,冷热源,机房,其它
• 设计说明：有
• 建筑类别：文化
• 建筑高度：多层建筑
• 建筑面积：13354平方米
• 地上层数：3层
• 地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：29张
• 设计年代：近代
• 冷热源：电动压缩式冷水机组,空气源热泵,空气调节器
• 空调系统：全空气系统,制冷剂系统
• 水系统：单式泵,变流量,双管制,异程式
• 特殊系统：恒温恒湿空调系统
• 项目地址：浙江

附件详情

• 设计施工说明
• 主要工程数量表
• VRF系统图
• 舒适性空调水系统原理图及自控图
• 工艺性空调水系统原理图及自控图
• 空调自控图
• 舒适性空调风系统图
• 舒适性空调水系统图
• 防排烟系统图
• 通风系统图
• 风管路平面图
• 空调水管路平面图
• 机房大样图
• 剖面图
• 暖通室外总图

附件详情

稿件为浙江某博物馆空调通风全套设计施工图，该馆用地总面积为11164平方米，总建筑面积13354平方米，其中地上面积9852平方米，地下面积3502平方米。地下一层为汽车库和设备用房，地上共3层，为展厅、报告厅、陈列室、文物库房、办公室等，属于多层建筑。
设计范围：
1、舒适性空调冷热源系统设计；
2、工艺性空调冷热源系统设计；
3、空调系统设计；
4、机械通风系统设计；
5、防排烟系统设计；
设计原则：珍品库房按照恒温恒湿工艺空调设计。普通库房、陈列室、临时展厅、展厅均按照舒适性空调设计。办公室、报告厅、会议室等均为舒适性空调。空调自控由甲方委托弱电专业公司深化设计。

编制于2012年，图纸共29张。

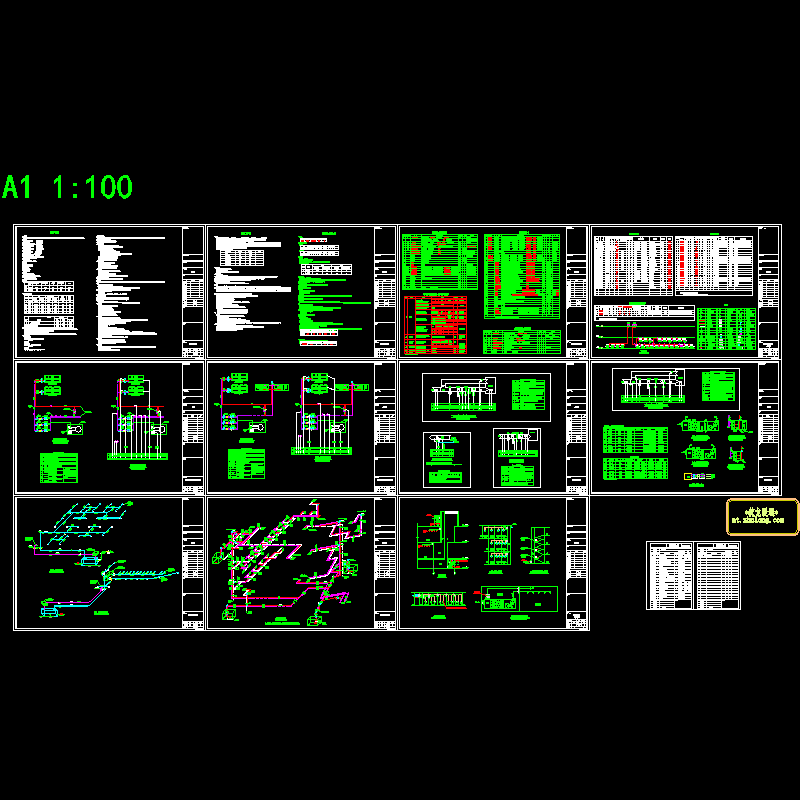

空调水系统原理图

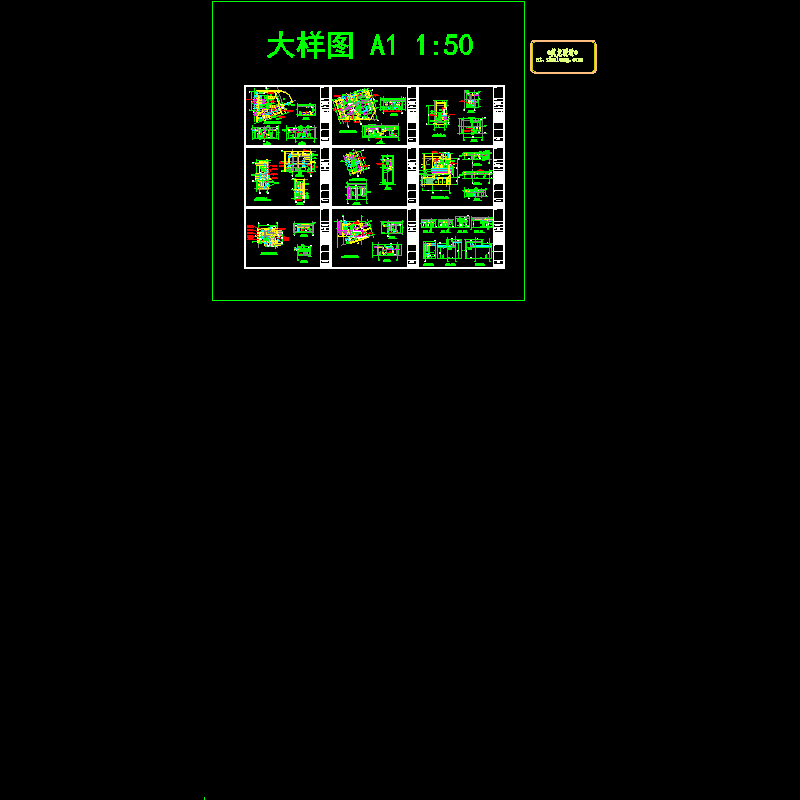

地下室机房大样图

机房剖面图

空调水系统图

空调风管平面布置大样

空调箱消防补风原理图

新风机组自控原理图

走道剖面图

组合式空调箱段数示意

排烟系统图

K-1-2 空调系统图

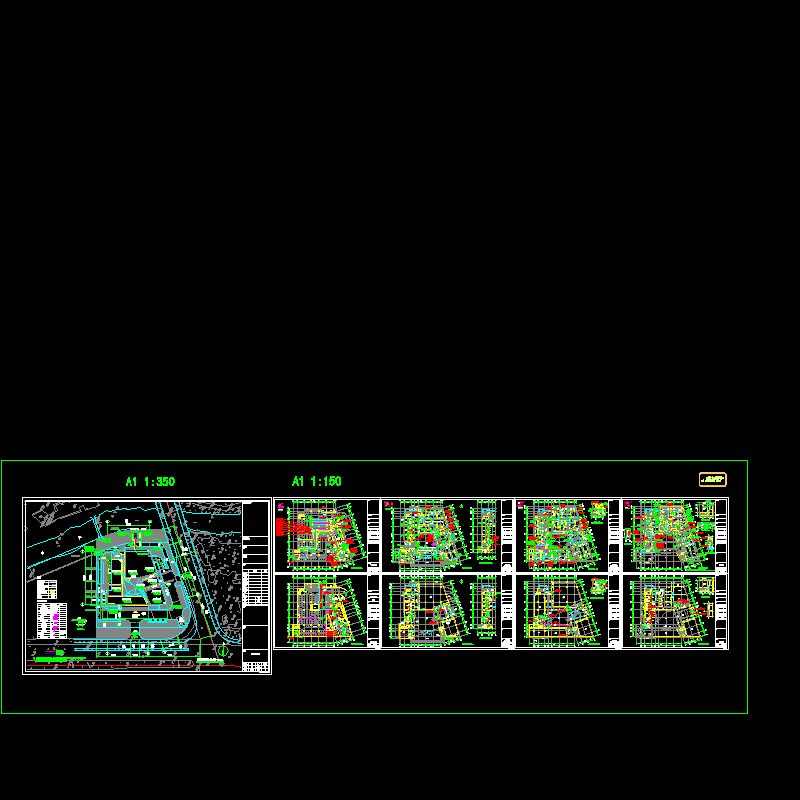

空调水管路平面图

黄岩平面暖通审图修改版1215_t3.dwg

黄岩暖通大样审图修改1215_t3.dwg

黄岩说明数量表审图修改1215_t3.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
