37500平米2层综合楼通风空调全套施工CAD大样图
- 设计说明：有
- 建筑类别：办公
- 建筑设计面积：37500平方米
- 地下层数：2层
- 图纸设计深度：施工图
- 参考图纸：37张
- 设计年代：近代
- 设计内容：空调,通风,防排烟,其它
- 空调系统：全空气系统,空气-水系统
- 水系统：双管制
- 送风方式：侧面送风,散流器送风
- 项目所在地：天津
附件详情
- 设计说明
- 施工说明 图例
- 直燃机房工艺管道流程图
- 风系统平面图
- 水系统平面图
- 送排风机房大样图
- 机房大样图
- 管线综合示意图
附件详情
该项目位于天津某办公类建筑，总建筑面积3.75万平方米。一号楼建筑物总高度 42.6m 。地下两层，主要功能为停车库。设计范围：直燃型溴化锂机房设计、一号楼全年舒适性空调系统设计、机械通风系统设计、防排烟系统设计、节能设计。甲级设计院设计，图纸共38张
图5
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
综合楼通风空调 - 1 -

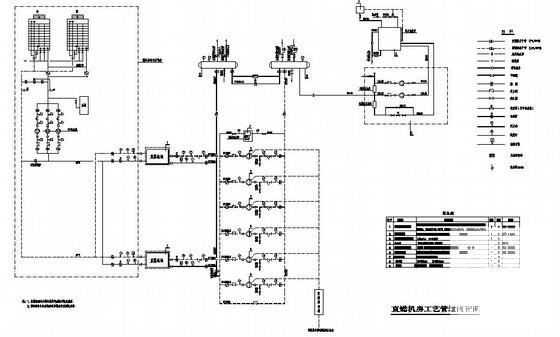

综合楼通风空调 - 2 -

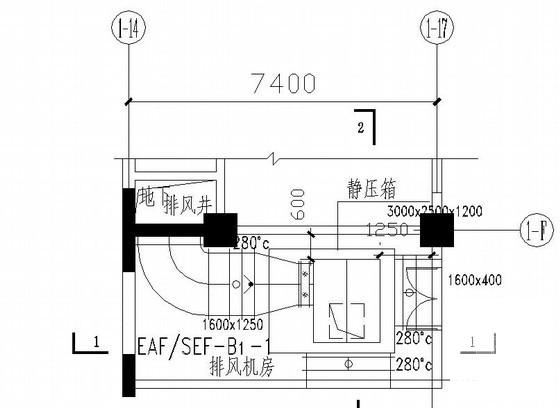

综合楼通风空调 - 3 -

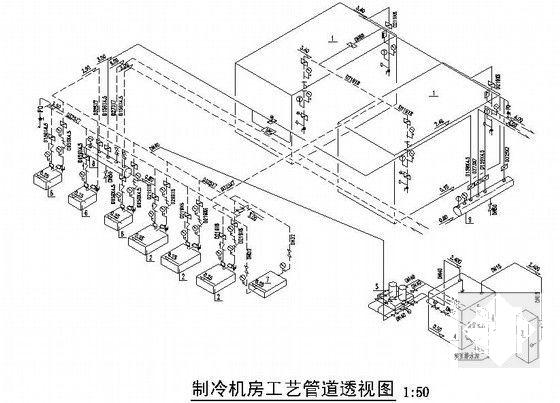

综合楼通风空调 - 4
以上是部分截图，请下载附件后查看完整高清内容
