设计说明：有
-
建筑类别：文化
-
建筑高度：多层建筑
-
建筑面积：70000平方米
-
地上层数：5层
-
地下层数：1层
-
图纸设计深度：施工图
-
参考图纸：66张
-
设计年代：近代
-
设计内容：空调,通风,防排烟,机房
-
冷热源：电动压缩式冷水机组
-
空调系统：全空气系统,空气-水系统
-
水系统：单式泵,定流量,双管制
-
送风方式：散流器送风
-
节点大样：集分水器,空气处理机组
-
项目地址：河南
附件详情
-
资料目录
-
图例
-

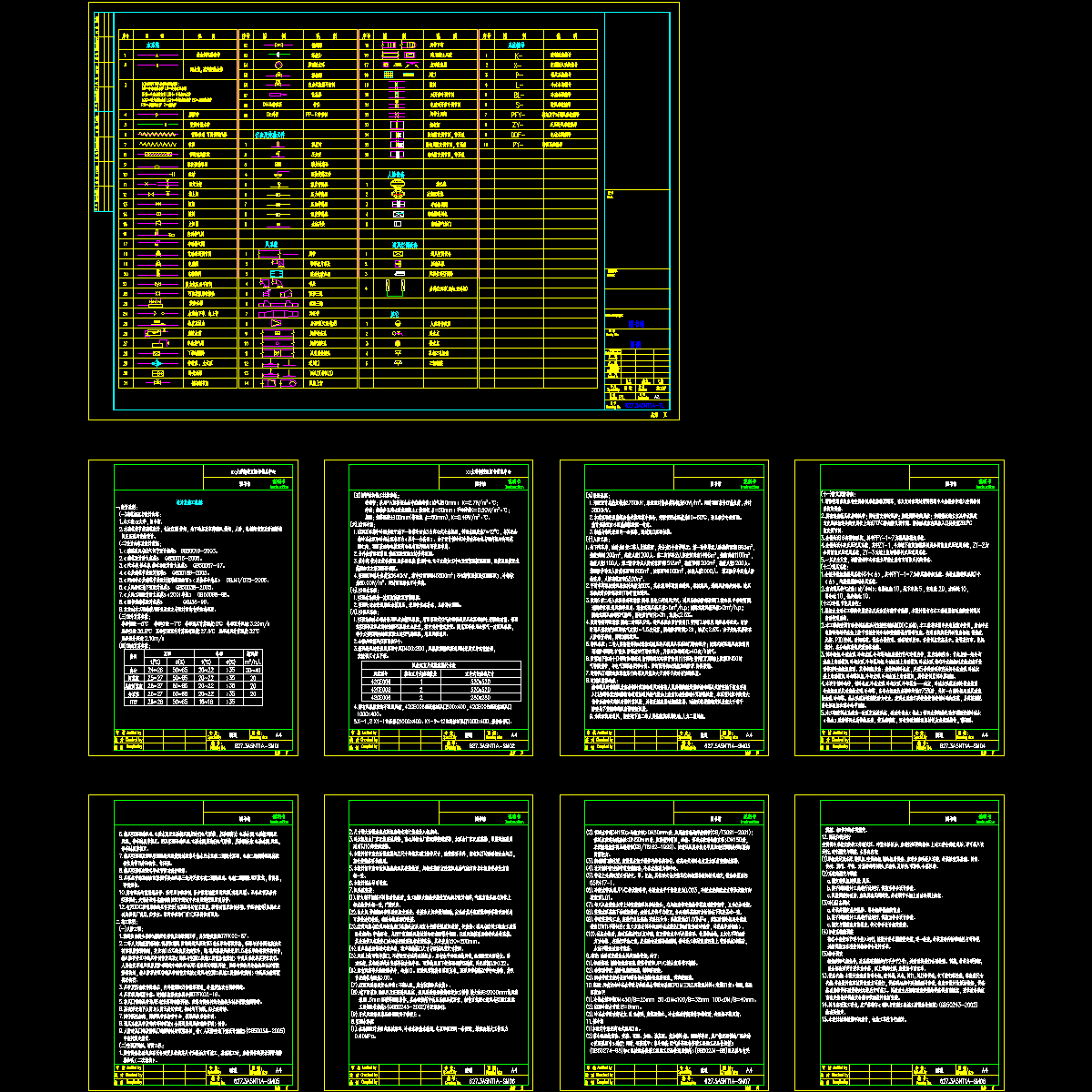

施工说明
-

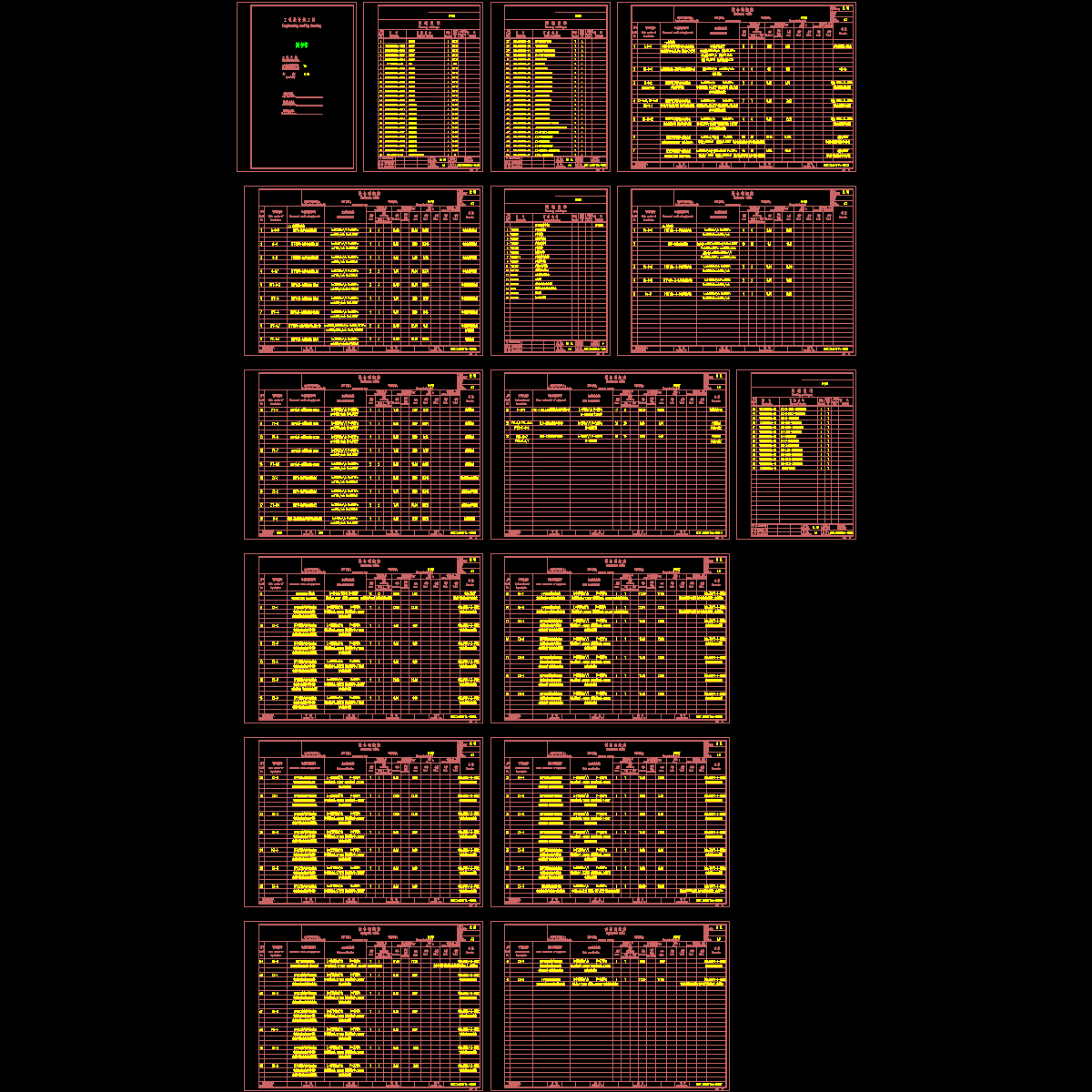

设备明细表
-
地下层人防布置平面图
-
地下层通风消防平面图
-

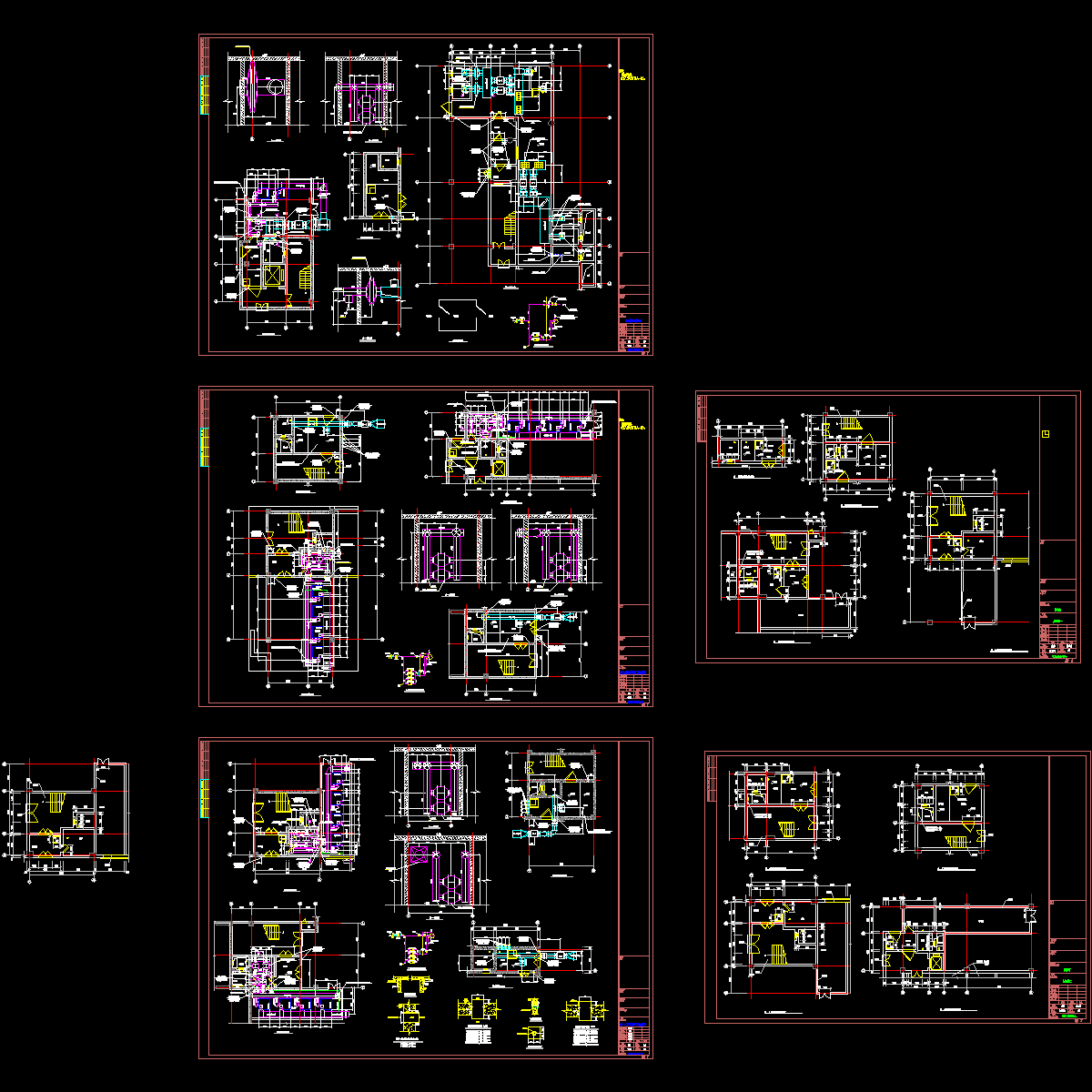

物资库口部大样图
-
第三.四防护单元口部大样图
-

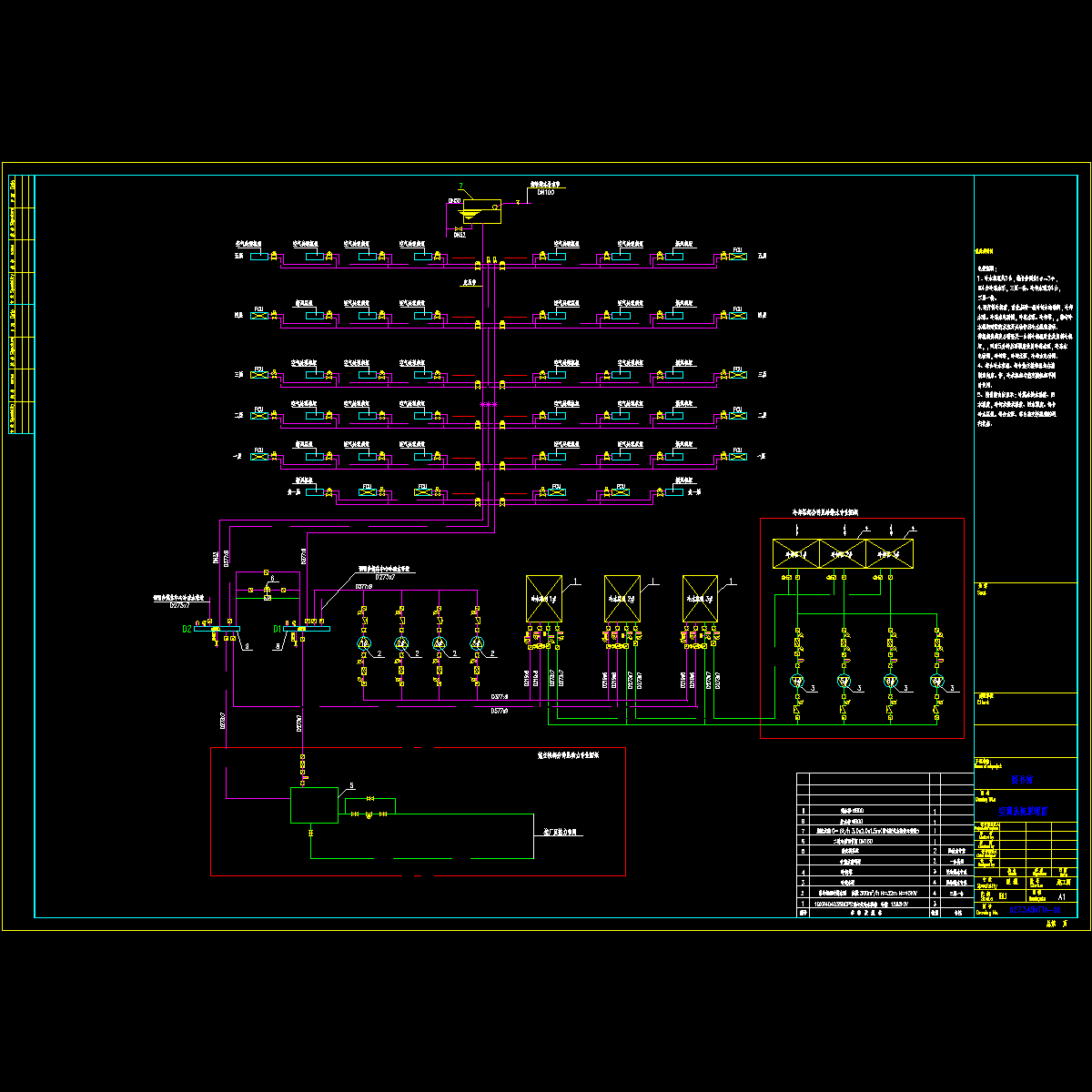

空调系统原理图
-
制冷站平面图
-
地下层空调平面图
-
底层空调通风消防平面图
-
地下层空调水路平面图
-
五层空调水路平面图及立管系统图
-
水箱间平面布置图及电梯机房通风.排烟平面图
-
空调机房详图
-
卫生间通风详图详图
附件详情
一、 项目概要：该项目为河南某大学新建图书馆。建筑面积7万平米，地上5层，地下1层。
二、设计内容：空调、排烟，地下站房及车库通风.排烟，人防，电梯间前室及防烟楼梯 间正压送风设的设计。
1. 空调冷源：空调夏季集中冷源为设于地下一层制冷站内3台离心式冷水机组，供回水温度为7~12摄氏度。
2. 空调水系统：空调水系统为一次泵定流量双管制系统；空调冷冻水采用膨胀水箱定压。
3. 空调风系统：空调系统办公部分采用风盘加新风系统，利用吊顶式空气处理机组及风盘实现制冷、采暖的功能。阅览室等采用全空气一次回风系统，每个大型空间内均设置独立的空气处理机，利用风管送风。
4. 通风排烟、自控系统的相关设计......
编制于近代年，图纸共66张。
