会展中心暖通空调施工CAD大样图

附件详情

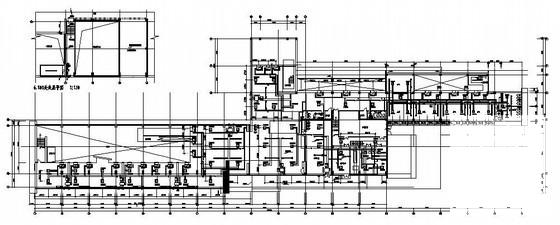

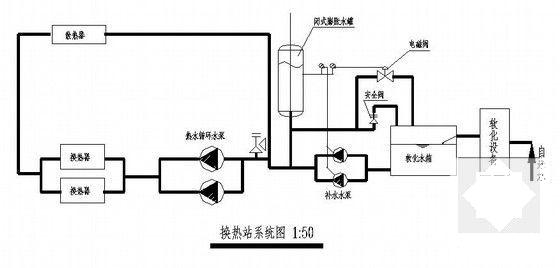

该项目建筑面积7161平方米。地下一层，地上一层。使用功能分别为：展厅、会议、办公等。地下一层设有热力换热站，首层设有大报告厅。 设计内容：采暖系统、空调系统、通风系统。
采暖系统：本栋建筑设采暖供热系统，-4.500展厅地面上，结合建筑做法，设地沟采暖。地面下沟内散热器采用热水园翼型散热器，地面上设置的散热器采用低矮式散热器。采暖热媒来自市政热力管网，供回水温度为85℃-65℃，系统压力5.0Kg/cm2，室内采暖系统采用闭式隔膜膨胀水罐定压或补水泵变频定压。

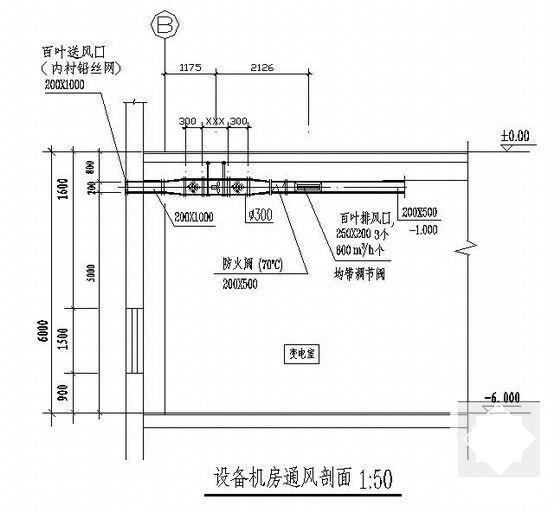

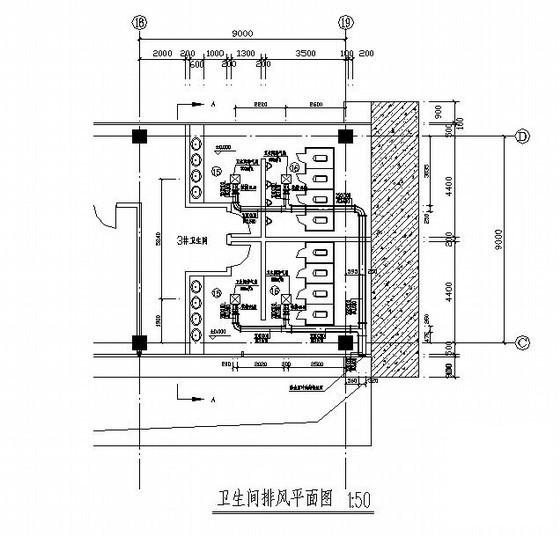

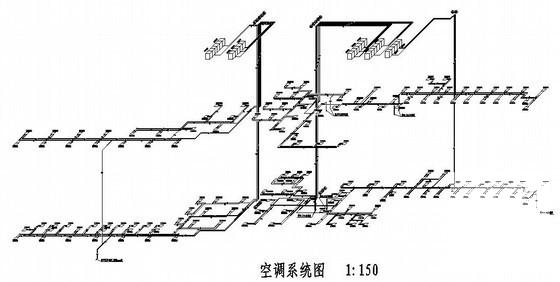

空调通风系统：本栋建筑采用风冷(一拖多)VRV冷暖空调机组。VRV系统共设五组，室外机组设在屋顶。卫生间设置机械排风。
本建筑暂无燃气进入，本图只预留进户燃气套管。
图纸26张。
