博物馆文化建筑空调通风防排烟系统设计施工CAD图纸（空调机房CAD图纸多）(螺杆式冷水机组)(dwg)

tiantianuu

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：教育,文化
• 建筑高度：多层建筑
• 建筑面积：26495平方米
• 图纸设计深度：施工图
• 参考图纸：38张
• 设计年代：近代
• 设计内容：空调,通风,防排烟,冷热源
• 冷热源：电动压缩式冷水机组,空气调节器
• 空调系统：全空气系统
• 水系统：双管制,异程式
• 送风方式：散流器送风
• 项目地址：安徽

附件详情

一、项目概要：
总建筑面积约26495平米，为一博物馆建筑...
二、冷热源：
1.采用螺杆式冷水机组作为空调系统的冷源。
2.采用管壳式汽水换热机组接城市热网蒸汽作为空调系统的热源...
三、空调系统：
1.办公室、会议室、研究室的空调系统采用风机盘管加新风系统，顶送顶回。
2.采用直接蒸发式变频变冷媒机组加新风系统。
3.珍品库采用4台13000m-/h的恒温恒湿空调机组，集中回风。
4.大空间区域采用全空气低速风管系统，集中回风。
5.采用机械循环二管制异程式系统...
四、通风排烟系统：
1.变配电室设置机械排风、机械进风系统，风量为14200m3/h。
2.每层卫生间均设置排风机，直接排放。北侧展厅卫生间排风通过屋顶风机集中排放。
3.地下车库设置机械排风系统，风量为15000m3/h，补风为通过车道自然进风...

编制于2014年 图纸共38张。

空调通风布置平面图

空调机房

冷冻机房管道布置平面图

冷冻机房水系统流程图

末端空调水系统流程图

排烟系统图

A-A剖面图

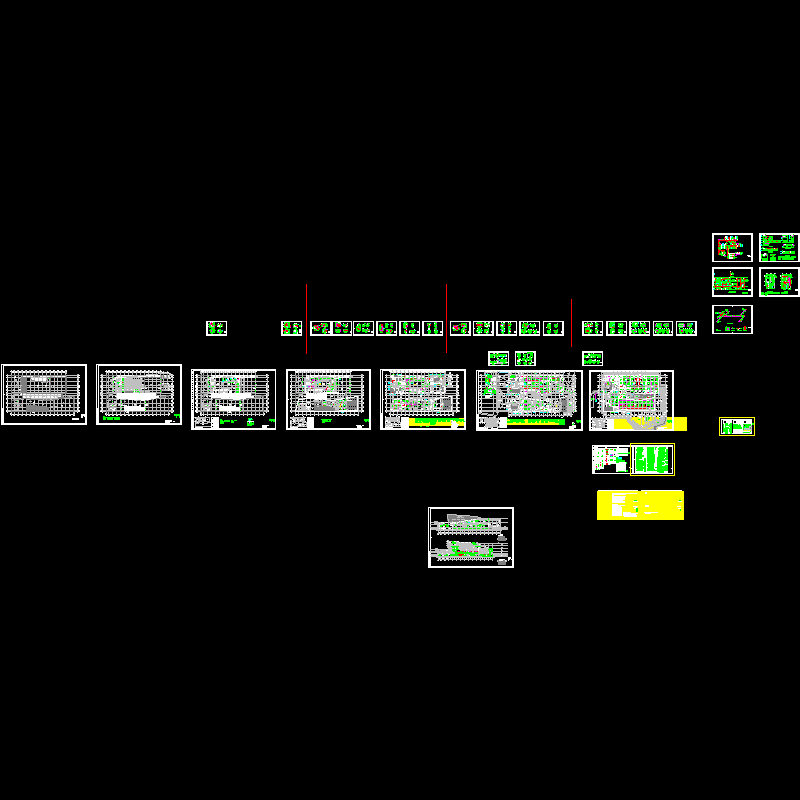

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
