设计说明:有
-
建筑类别:酒店
-
建筑高度:高层建筑
-
建筑面积:18264.76平方米
-
地上层数:18层
-
地下层数:1层
-
图纸设计深度:施工图
-
参考图纸:32张
-
设计年代:近代
-
设计内容:空调,通风,防排烟,冷热源
-
冷热源:电动压缩式冷水机组,锅炉
-
空调系统:全空气系统
-
水系统:单式泵,变流量,双管制,同程式
-
送风方式:散流器送风
-
项目地址:江苏
附件详情
一、项目概要:
总建筑面积为18264.76平方米,建筑层数为地上18层,地下1层,建筑高度为71.95米...
二、冷热源:
夏季供冷采用风冷式螺杆冷水机组227冷吨两台,冬季供暖采用天燃气真空锅炉...
三、空调系统:
1.该项目空调水系统采用一次泵变流量系统。
2.该项目空调水系统采用二管制系统,水平管路为同程式,垂直管路为同程式。
3.大开间商场空调风系统采用全空气系统,集中回风。
4.小开间区域采用风机盘管加独立新风系统...
四、通风系统:
1.地下室汽车库,设机械排风系统,单层车库通风量按换气次数6次/h设计。
2.暗卫生间设机械排风,排风量按10次/h换气次数计。
3.当自然补风不足时,设机械补风,补风量为排为排风量的70%~80%...
五、防排烟系统:
1.加压送风机设置在屋面层。防烟楼梯前室、合用前室正压值25Pa,防烟楼梯间正压值50Pa。
2.每个防火分区均设补风系统,补风量按不小于排烟量的50%设计...
编制于2011年 图纸共32张。
空调水平面图
空调水路系统流程图
通风平面图
制冷机房空调水管平面图
制冷机与锅炉水系统及控制系统原理图
空调通风平面图

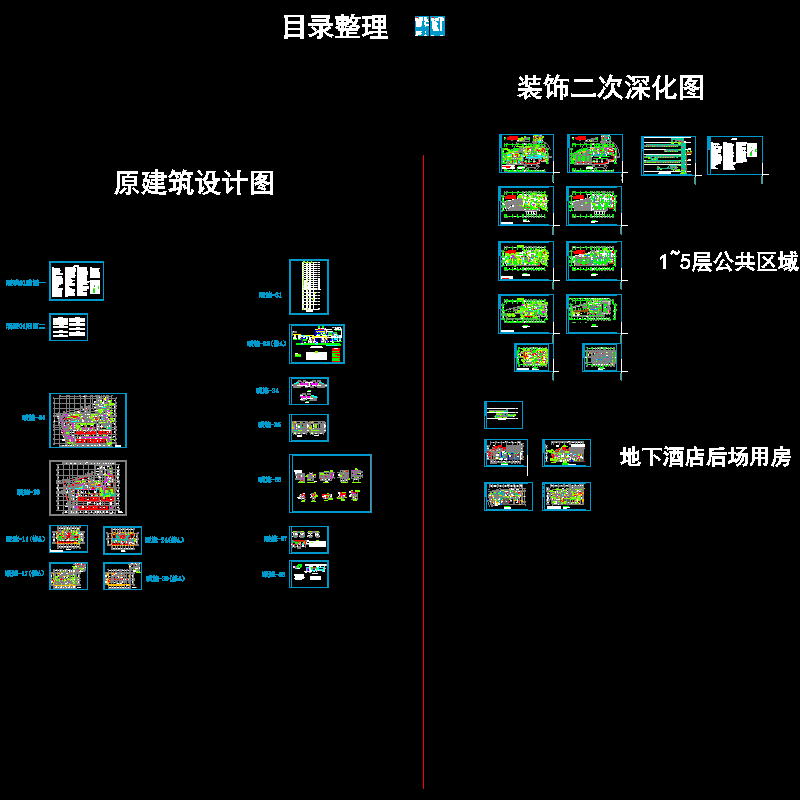

第 1 张图 以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容
