建筑类别：工业建筑
-
建筑高度类型：多层建筑
-
建筑地上层数：2层
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：钢结构
-
钢结构：门式刚架
-
基础形式 ：独立基础
-
结构安全等级：二级
-
抗震设防烈度：7度抗震
-
风压：0.45kN/平方米
-
雪压：0.40kN/平方米
-
参考图纸：16张
-
设计年代：近代
附件详情
该项目是二层工业建筑，一层层高为5.500m，二层檐高9.500m，建筑面积为5142平方米，抗震设防烈度为7度。

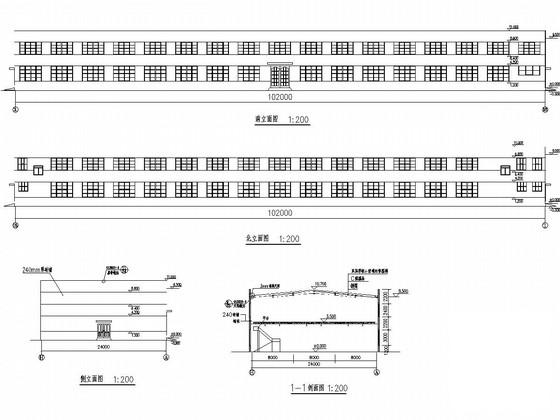

该资料包含：建筑设计说明，平面图，立面图，剖面图；钢
结构设计说明
，基础布置图，基础详图，屋面结构布置图，结构布置图，节点连接详图，
节点详图
，钢楼梯图等共计16张图。

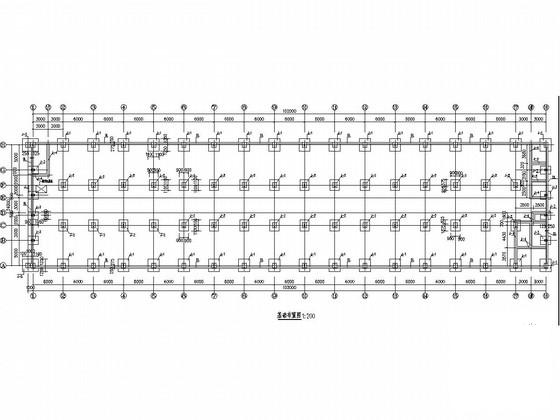

基础布置图

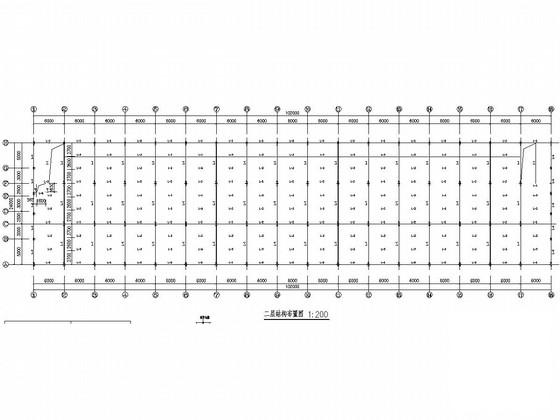

二层结构布置图

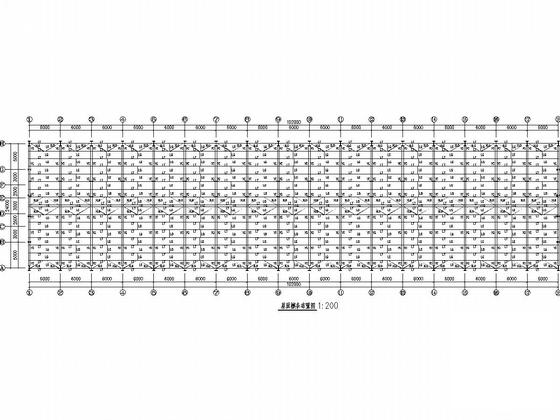

屋面檩条布置图

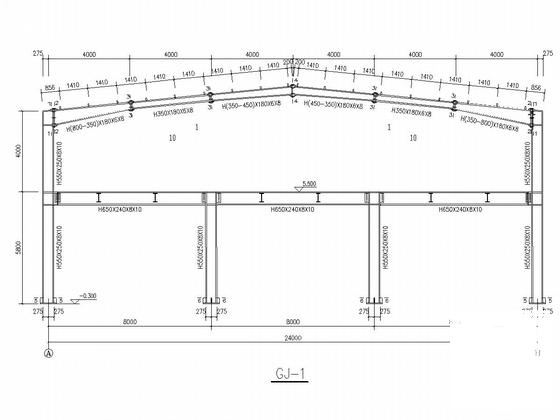

钢架图

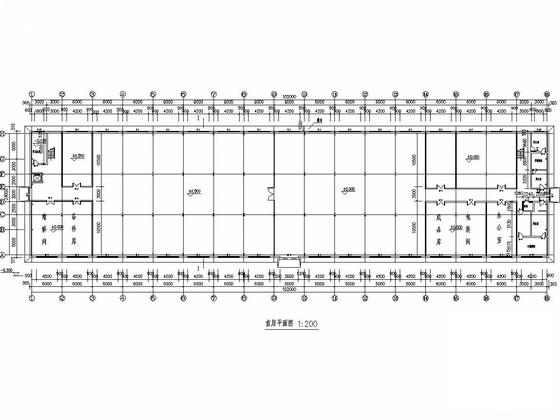

首层平面图
二层现浇楼板配筋图
第 1 张图
第 2 张图
第 3 张图
第 4 张图
第 5 张图
第 6 张图
第 7 张图 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
