一份4栋六十年代房屋改造成商业建筑结构CAD施工图纸（门式刚架独立基础）

rtjhjknn · 发表于 2020-2-9 15:07:25

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

建筑类别：工业建筑
建筑高度类型：单层建筑
厂房建筑高度类型：单层厂房
建筑地上层数：1层
图纸设计深度：施工图
民用建筑设计使用年限：50年
建筑设计结构形式：砌体结构, 钢结构
钢结构：门式刚架
基础形式：独立基础
结构安全等级：二级
地基基础设计等级：丙级
风压：0.30kN/平方米
参考图纸：10张
设计年代：近代

附件详情

本项目为1#~4#房屋改造加固工程。4栋楼均建造于上世纪六十年，总建筑面积约2225平方米。
1#楼为单层砖混结构，建筑总长33.64m，总宽17.54m，总建筑面积约为528.5平方米。
2#楼为砖混结构，局部两层，建筑总长56.18m，总宽13.84m，总建筑面积约为874平方米。
3#楼为单层钢结构，外围墙体采用普通烧结粘土砖砌筑，总长42.3m，总宽12.02m，总建筑面积约为509.5平方米。
4#楼为单层砖混结构，建筑总长27.84m，总宽11.24m，总建筑面积约为313平方米。
现业主拟将该建筑群改为商业建筑，该资料为对原结构进行补强和修复。
该资料包含：加固设计总说明，各栋墙体、砖柱加固平面布置图，檐口新增圈梁平面布置图，屋面层结构加固平面布置图，钢筋网水泥砂浆面层加固墙体大样等共计10张图。
分享投稿时间：近几年7月。

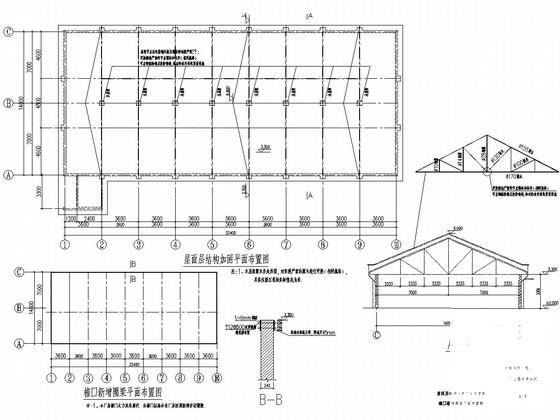

屋面层结构加固平面布置图

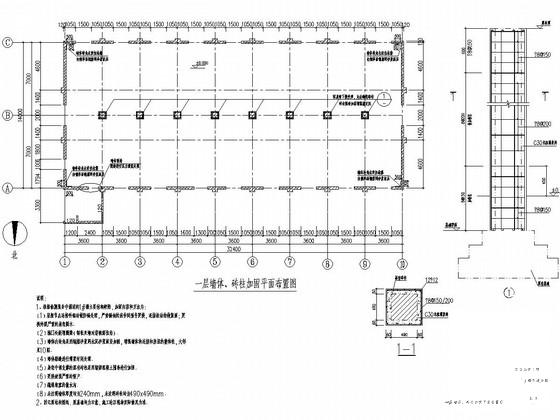

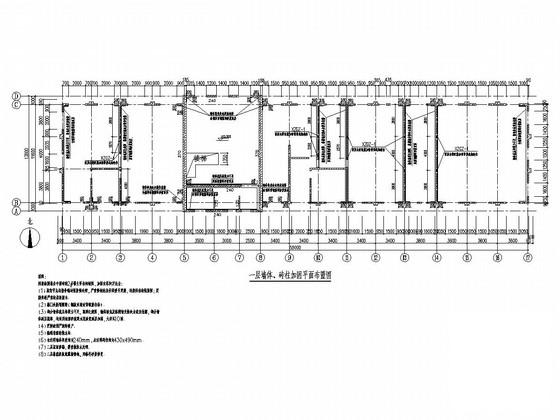

一层墙体、砖柱加固平面布置图

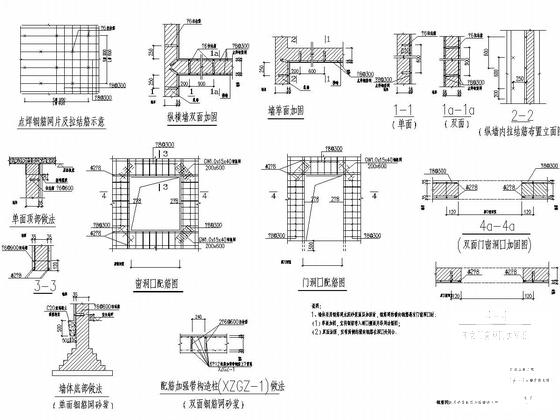

钢筋网水泥砂浆面层加固墙体大样

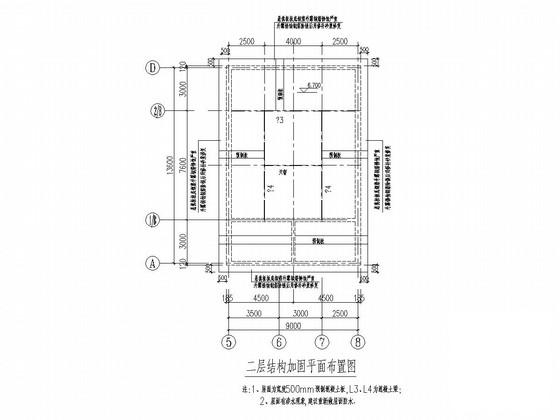

二层结构加固平面布置图
