一份标准门式钢架厂房的建筑结构CAD施工图纸（独立基础）

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 厂房建筑高度类型：单层厂房
• 建筑地上层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：门式刚架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 结构最大跨度：23.7m
• 抗震设防烈度：7度抗震
• 风压：0.5kN/平方米
• 参考图纸：12张
• 设计年代：近代

附件详情

标准门式钢架厂房的建筑结构;双跨24米，一跨带吊车，全套建筑结构图纸。
建筑施工 图：包括建筑设计总说明、平面图、屋面排水图、山墙剖面图共4张图纸。
结构施工图：钢结构设计总说明、基础平面图、屋面支撑布置图、吊车梁平面图、屋面檩条布置图、柱间支撑布置图、墙梁布置图、山墙墙梁布置图、抗风柱等共8张图纸。

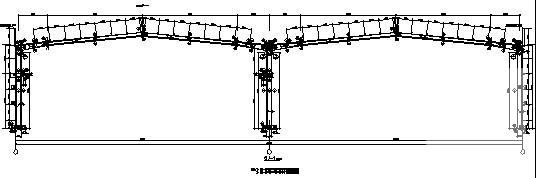

第 1 张图

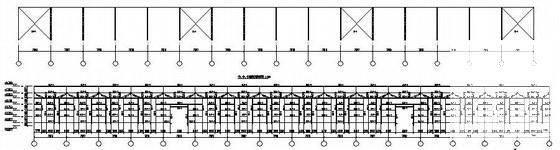

第 2 张图

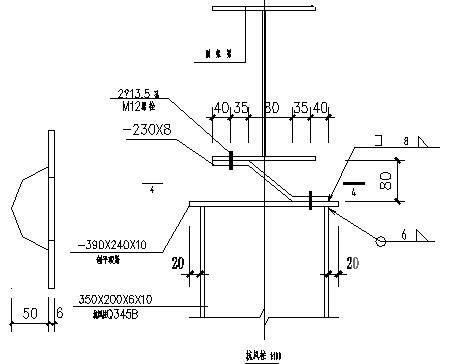

第 3 张图

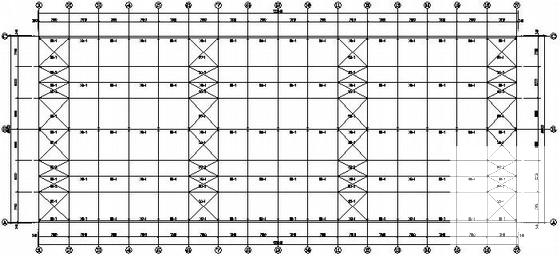

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
