一份2层门式刚架售楼处结构CAD施工图纸（独立基础）

mmyaowolai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：商业
• 建筑高度类型：多层建筑
• 建筑地上层数：2层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：门式刚架,轻钢结构
• 基础形式 ：独立基础
• 结构安全等级：二级
• 抗震设防烈度：6度抗震
• 风压：0.30kN/平方米
• 雪压：0.40kN/平方米
• 参考图纸：14张

附件详情

钢结构设计、施工总说明、预埋件及钢柱布置图、结构布置图、屋面檩条布置图、屋面结构布置图、柱间支撑布置图、GJ详图、玻璃雨棚结构平面图、楼梯结构图、花纹钢板加劲肋详图共14张图纸。

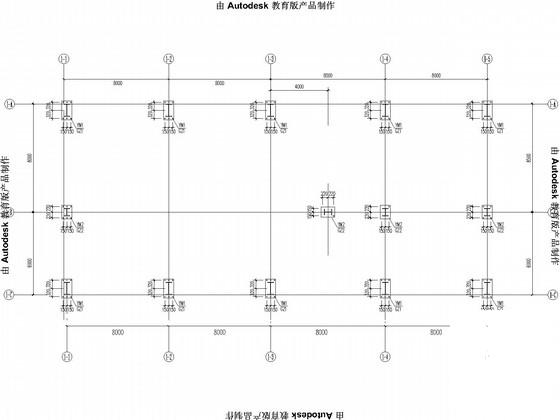

预埋件及钢柱布置图

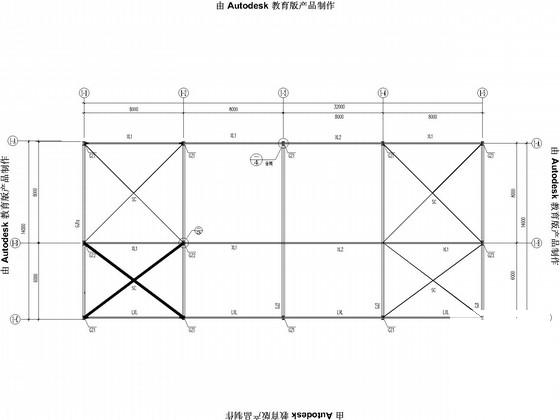

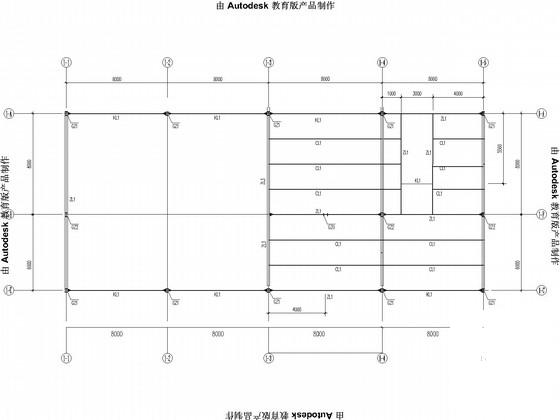

结构布置图

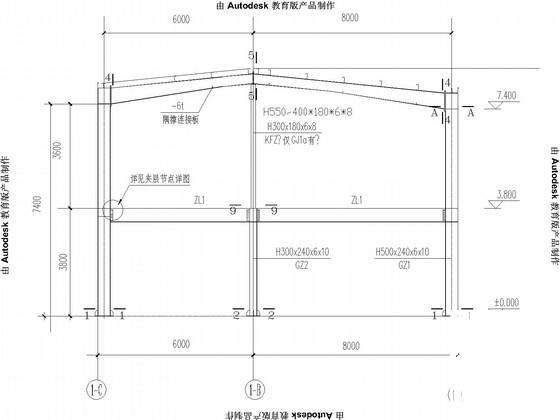

GJ详图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
