一份局部两层门式刚架结构汽车展厅结构CAD施工图纸（独立基础）

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：商业
• 建筑高度类型：多层建筑
• 建筑地上层数：2层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：门式刚架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：8度抗震
• 风压：0.60kN/平方米
• 雪压：0.80kN/平方米
• 地下室功能：车库
• 参考图纸：18张

附件详情

该项目是新疆某汽车展场项目，负一层及局部二层为框架其余采用门式轻型钢结构。抗地基基础设计等级为丙级，采用独立柱基基础，抗震设防烈度为8度。
该资料包含： 结构设计说明 ，地下室顶板楼板配筋平面布置图，基础图，基础详图，钢柱基础平面布置图，钢梁平面布置图，檩条结构平面布置图，楼承板 平面布置图 ，构造详图等共计18张图。

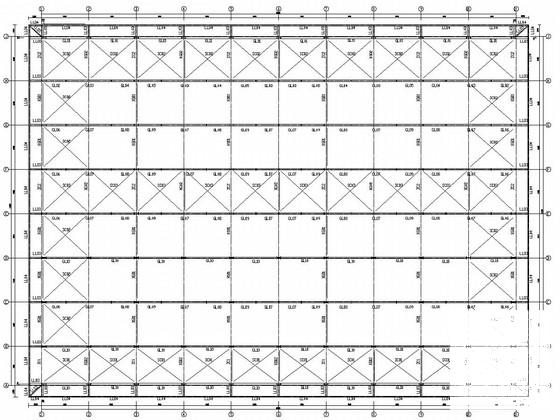

地下室顶板钢梁平面布置图

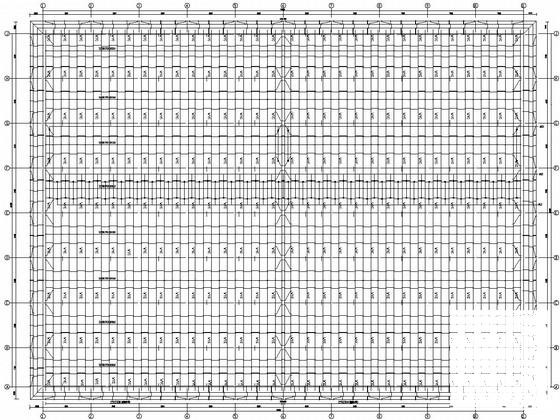

屋面檩条结构平面布置图

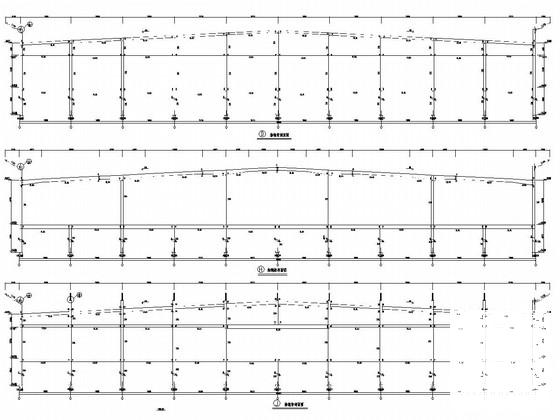

钢架图

第 1 张图

第 2 张图

第 3 张图

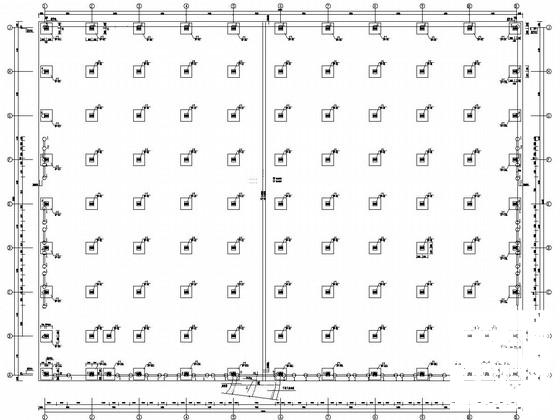

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
