一份办公楼给排水CAD图纸(中英文对照)

[复制链接]

0

主题

0

帖子

1355

积分

超级版主

Rank: 8Rank: 8

积分
1355
发表于 2020-4-25 10:10:57 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


附件详情

图纸为某办公楼给排水图,中英文对照图纸,管材及连接方法:生活供水管采用钢管,焊接连接或丝扣连接; 排水管采用PVC排水塑料管,粘接连接;消防给水管采用镀锌钢管. 排水管立管每层设置一个伸缩节,排水横管坡度均为0.026。生活、消防给水管道(除立管外)要求暗装.所有存水弯与地漏水封高度均为50mm.各层灭火器挂于墙上,灭火器顶部高于地面应小于1.5m,底部大于0.15m.

2

3

4

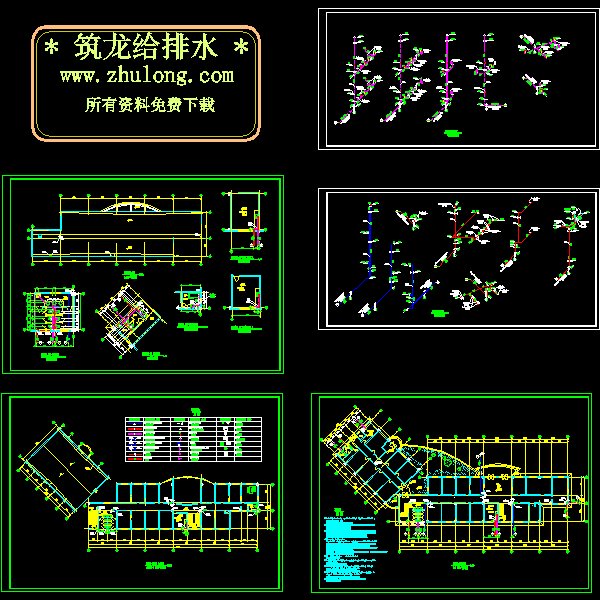

给排水英文 - 1
第 1 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-4-25 10:10:57上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在给水排水专区发帖交流相关知识。

附件2099v11e2csw2c2fcfe1sss.rar

293.59 KB

下载  售价: 100 积分    赚积分
