一份11层塔式住宅给排水CAD施工图纸

uuyy88

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度：高层建筑
• 地上层数：11层
• 图纸设计深度：施工图
• 参考图纸：7张
• 图纸年代：近代
• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统
• 供水设备：水泵站
• 供水方式：市政供水
• 大样节点：水泵,泵房,卫生间,集水坑,设备房布置

附件详情

该项目普通消防水量为10L/s，室外消火栓及水泵接合器均在总图中设计。
1.该资料所注标高以一层室内地坪±0.00为相对标高基准，室外地坪为-1.40米。
2.尺寸单位:标高.管长以米计，其余均以毫米计。
3.管道标高:排水管指管内底标高，其余均指管中心标高。
4.管材及接头：
(1)生活给水管采用PP-R管，热熔联接。
(2)消防管采用镀锌钢管。
(3)室内排水管采用UPVC管,粘接接头，排水立管每层设置一个伸缩节。室外排水管采用加筋PVC管。
5.管道上安装的阀门DN<50毫米时,采用截止阀,DN>50毫米时采用蝶阀。

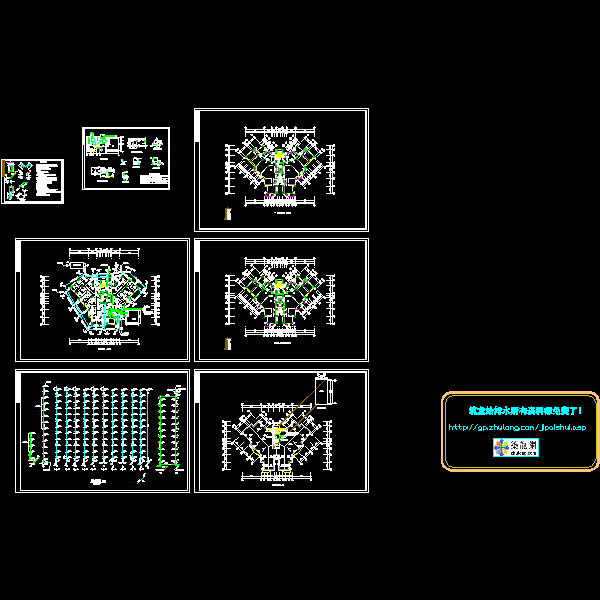

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
