20000平30层塔式住宅楼结构施工CAD图纸

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:30层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :筏形基础,桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:甲级
  • 抗震设防烈度:7度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.60kN/平方米
  • 地下室功能:车库
  • 参考图纸:48张
  • 设计年代:近代
该项目是B-7#楼,为30层塔式住宅,地上均为住宅,地下一层为地库(另详),地上层高均为2900。总建筑设计面积:近代6.92平方米,基底面积:727.45平方米,剪力墙结构,水泥粉煤灰碎石桩(CFG)复合地基,平板式筏形基础;基础设计等级为甲级。抗震设防烈度为7度。
该资料包含:结构设计总说明,水泥粉煤灰碎石桩(CFG)复合地基设计总说明,CFG桩布置图,基础平面布置图,剪力墙、柱配筋图,剪力墙约束边缘构件,各层结构平面布置图,梁平法施工图,节点大样,楼梯详图,共计48张图。
分享投稿时间:近几年4月。

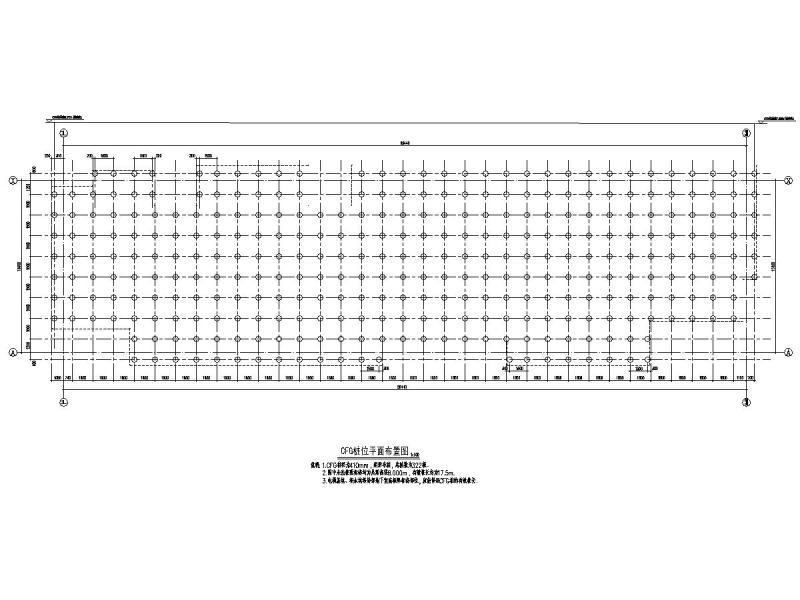

CFG桩位平面布置图

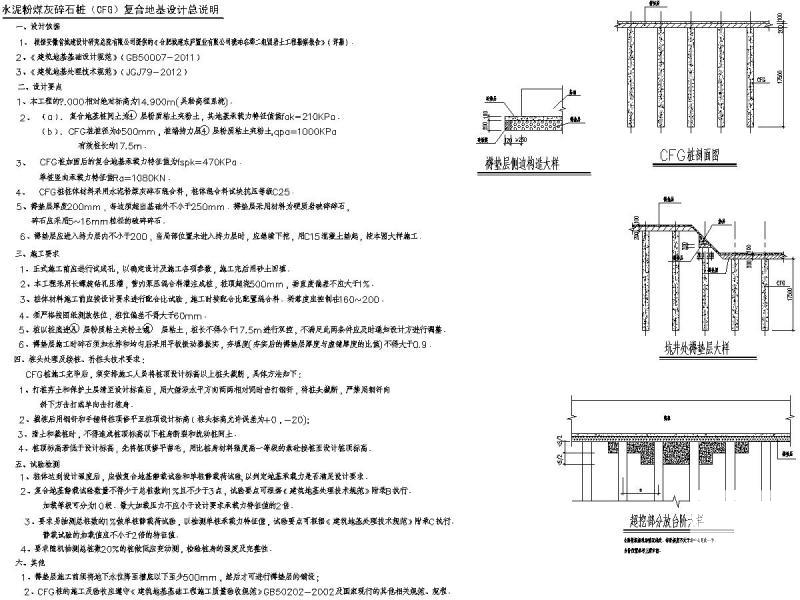

水泥粉煤灰碎石桩(CFG)复合地基设计总说明

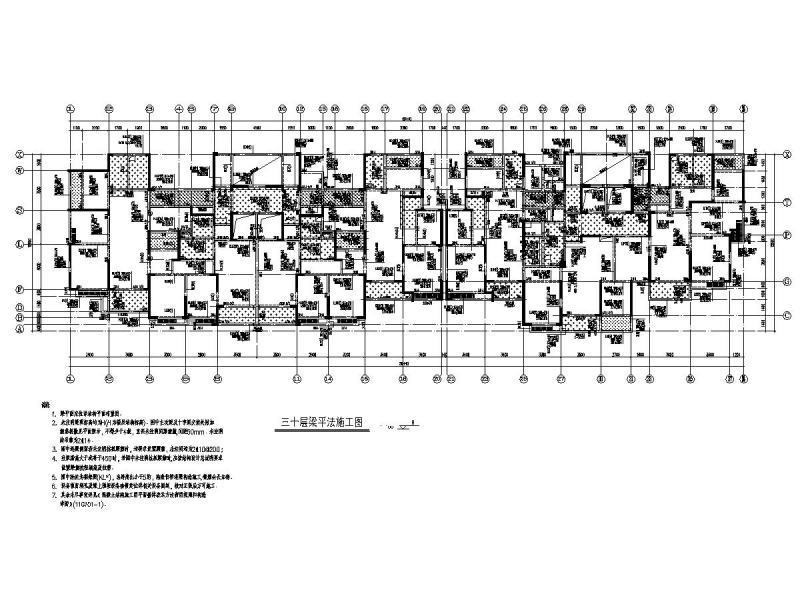

三十层梁平法施工图

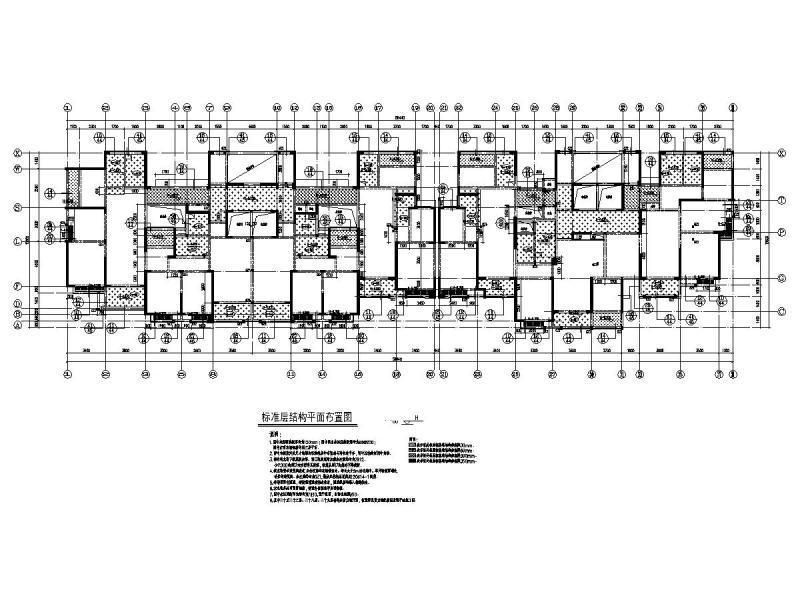

标准层结构平面布置图

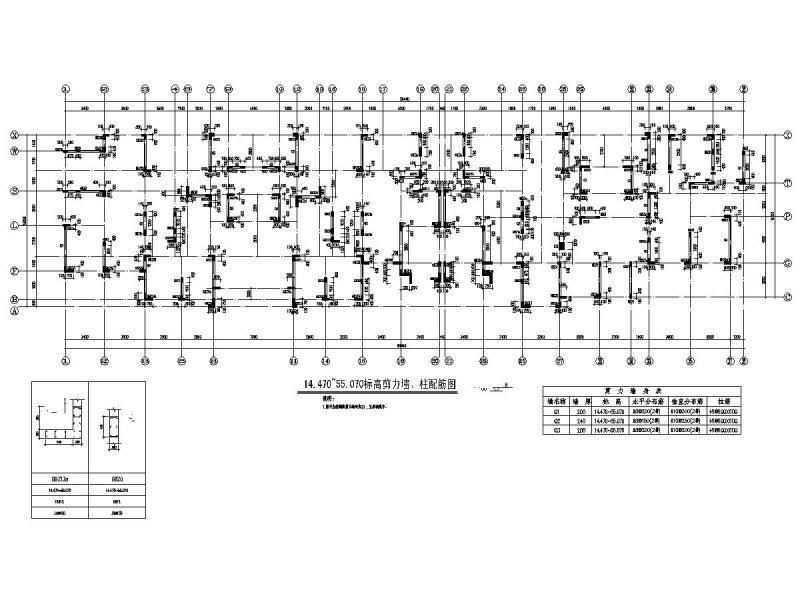

14.470~55.070标高剪力墙、柱配筋图
节点大样
楼梯详图
以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 塔式住宅楼 - 1
    塔式住宅楼 - 1
  • 塔式住宅楼 - 2
    塔式住宅楼 - 2
  • 塔式住宅楼 - 3
    塔式住宅楼 - 3
  • 塔式住宅楼 - 4
    塔式住宅楼 - 4
  • 塔式住宅楼 - 5
    塔式住宅楼 - 5
  • 塔式住宅楼 - 6
    塔式住宅楼 - 6
  • 塔式住宅楼 - 7
    塔式住宅楼 - 7
以上是部分截图,请下载附件后查看完整高清内容
