20000平米12层办公楼给排水施工CAD图纸
- 设计详细说明：有
- 建筑类别：办公
- 建筑高度类型：高层建筑
- 建筑设计面积：20000平方米
- 建筑地上层数：12层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 设计年代：近代
- 排水设计：消防排水
- 消防设计：室外消火栓系统
- 供水方式：市政供水
- 排水体制：污废分流
- 大样节点：泵房
- 项目所在地：安徽
附件详情
- 设计说明 资料目录 图例 材料表
- 地下室给排水平面图
- 一层至十二层给排水平面图
- 机房层给排水平面图
- 消防水箱透视详图
- 生活消防水泵房平面图
- 消防水箱及管道系统透视图
- 室内消火栓系统图
- 自动喷淋系统图
- 给排水系统图
附件详情
该项目为十二层办公楼，建筑高度44.40M，建筑面积20000M,为二类高层建筑。
设计范围为室内给排水系统及室内外消防给水系统

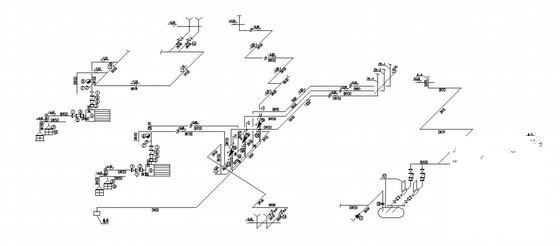

地下室水泵房管道系统透视图

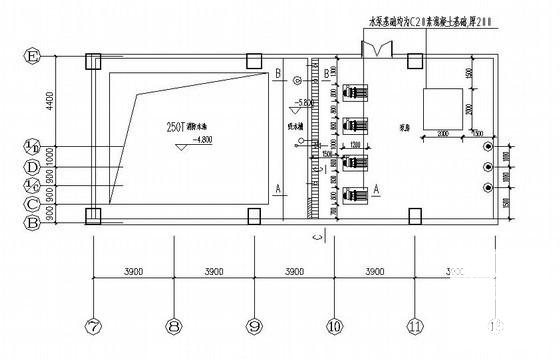

地下室水泵房平面图

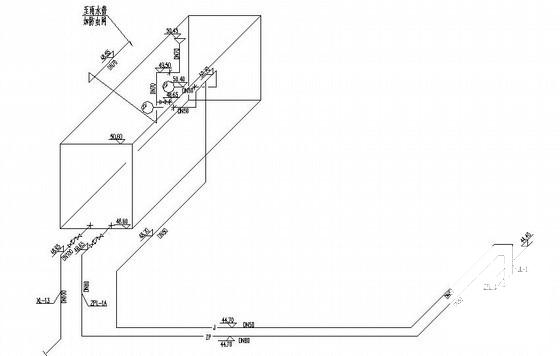

消防水箱透视详图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

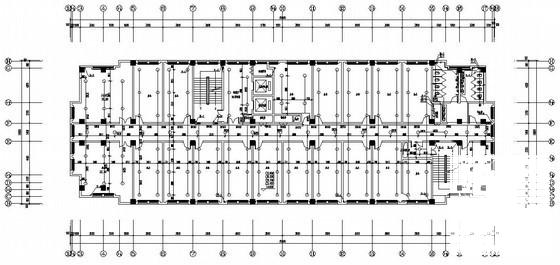

办公楼给排水图纸 - 1 -
办公楼给排水图纸 - 2 -
办公楼给排水图纸 - 3 -
办公楼给排水图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
