20000平米商场空调CAD施工图纸
- 设计详细说明：有
- 建筑类别：商业
- 建筑设计面积：20000平方米
- 图纸设计深度：施工图
- 参考图纸：12张
- 设计内容：空调,通风
- 空调系统：空气-水系统
- 水系统：单式泵,变流量,双管制,同程式
- 项目所在地：广东
附件详情
该项目位于珠海，属二次装修设计工程;设计总建筑面积约为：20000m2。商场采用卧式空调风柜，新风与回风混合后处理，气流组织为上供上回，送风管上设消声静压箱，回风静压箱内贴消声材料；
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-

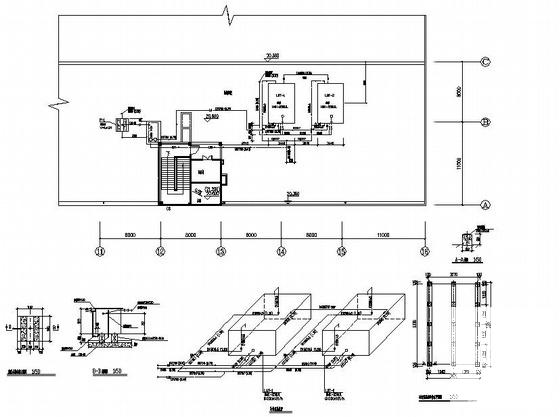

商场空调施工图 - 1 -

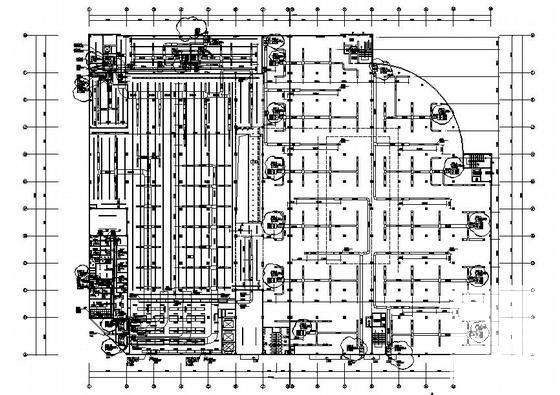

商场空调施工图 - 2 -

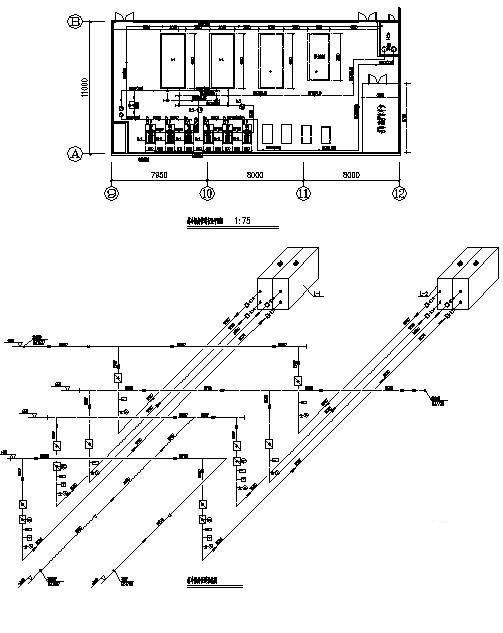

商场空调施工图 - 3
以上是部分截图，请下载附件后查看完整高清内容
