5层商场空调设计施工CAD图纸
- 设计详细说明：有
- 建筑类别：商业
- 建筑高度类型：多层建筑
- 建筑设计面积：6700平方米
- 建筑地上层数：5层
- 图纸设计深度：施工图
- 参考图纸：12张
- 设计内容：空调
- 冷热源：电动压缩式冷水机组
- 空调系统：全水系统
- 送风方式：散流器送风
- 项目所在地：广西
附件详情
- 空调风管平面图
- 空调水管平面图
- 水系统国
- 设计说明
附件详情
该项目位于南宁市，是一座小型商场建筑，地上5层。系统总空调面积约为：6700平方米。空调采用单冷式水环热泵空调系统。该项目冷却水系统采用异程两管制定流量系统。该项目内机为卧式暗装走冷媒风机盘管，吊装于天花内，送风形式以下送风为主。
图纸共12张
设计施工图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

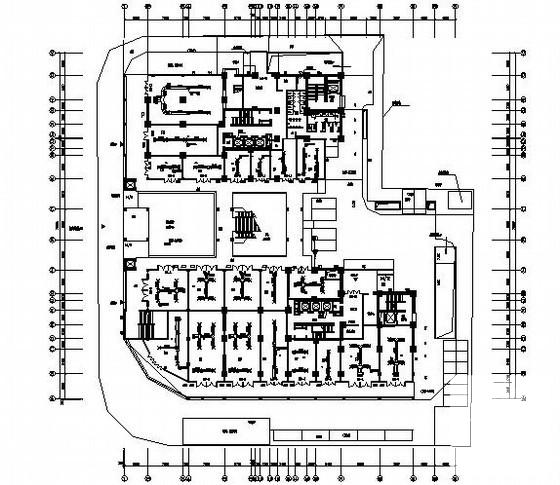

商场空调设计图纸 - 1 -

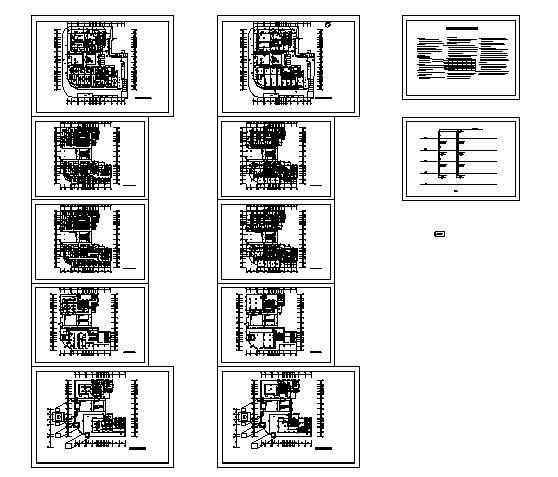

商场空调设计图纸 - 2 -

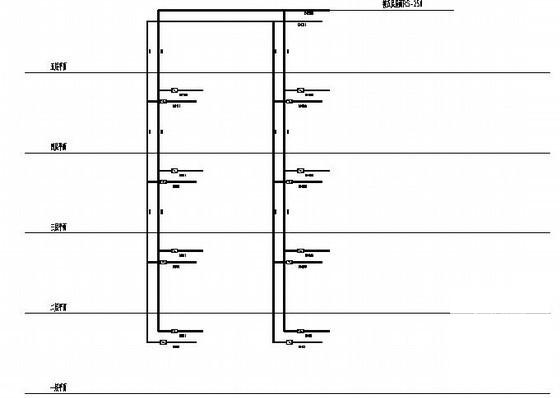

商场空调设计图纸 - 3 -

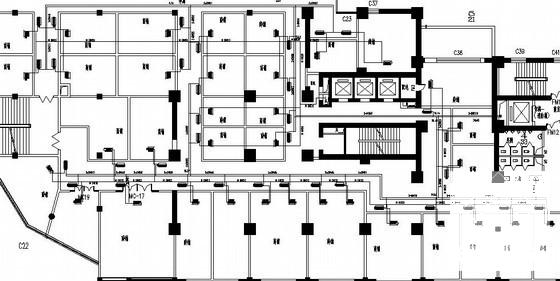

商场空调设计图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-14
- 评论次数：0
- 浏览次数：0
- 文件大小：2.11 MB
- 收藏次数：0
-
