一份4层综合楼给排水消防电气CAD施工方案图纸(市政雨水管道)

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：综合楼
• 地上层数：4层
• 建筑面积：10000平方米
• 设计阶段：施工图设计
• 供水方式：市政供水
• 供水分区：无
• 污废水排水体制：分流
• 设计内容：给排水,消火栓

附件详情

该项目为综合楼，共四层，耐火等级为二级。
该项目设计内容包括：给水系统，排水系统，雨水系统，消防设置
给水系统：一层~四层由市政管网直接供水。
排水采用污废水分流制。污水经过沼气池处理后与废水一起排入市政下水道。
雨水系统：该项目设独立的雨水系统，雨水有组织排至底层，排入市政雨水管道，室外雨污分流。
消防：室外消火栓整个地块综合布置，室外消防陆良为20L/S。室外消火栓采用SS100型。

某四层综合楼给排水消防电气施工图

某四层综合楼给排水消防电气施工图

第 1 张图

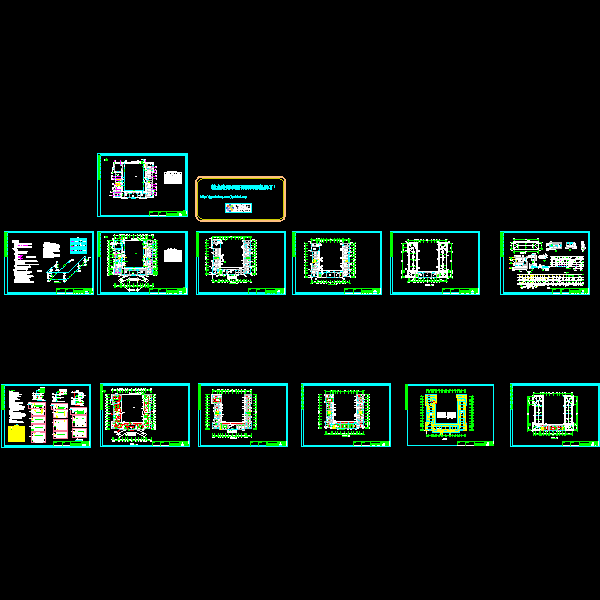

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
