房地产开发公司32层总工会综合楼给排水CAD图纸(自动喷水灭火系统)

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：综合楼
• 建筑地上层数：32层
• 建筑地下层数：2层
• 出图日期：2010
• 建筑设计面积：60700 平方米
• 设计阶段：施工图设计
• 供水方式：市政供水,变频供水设备
• 供水分区：三区
• 污废水排水体制：合流
• 设计内容：给排水,消火栓,自动喷水
• 设置场所火灾危险等级：中危险级Ⅱ级
• 地下室用途：车库

附件详情

1.该资料为黑龙江某总工会综合楼室内给排水,消防给水设计。地下一层为停车场，地上部分包括办公楼(25层),住宅(32层)3.设计范围：室内给水系统、室内排水系统、室内消火栓系统、自动喷水灭火系统。室外消火栓系统、化粪池及给排水外网均不在该资料范围内。

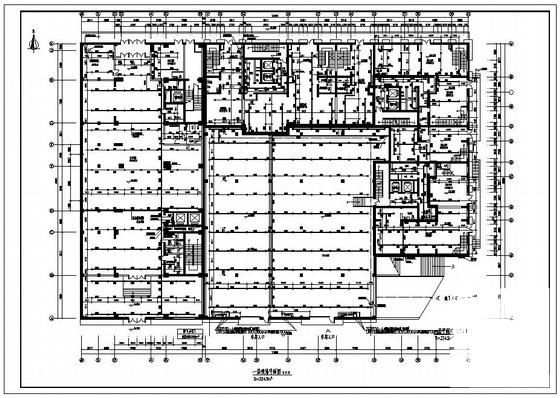

第 1 张图

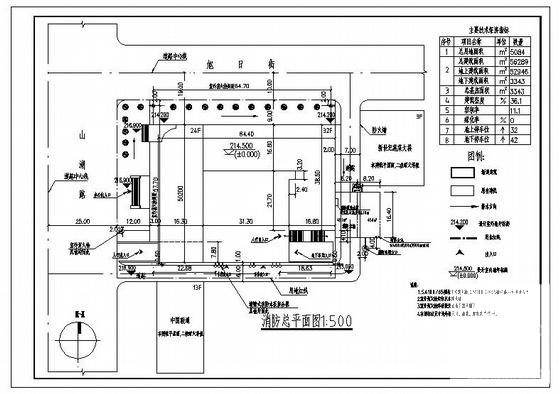

第 2 张图

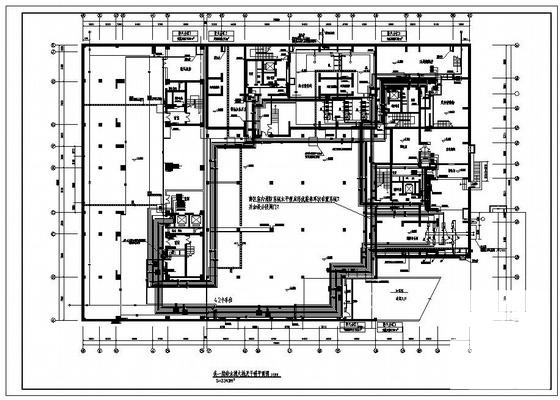

第 3 张图

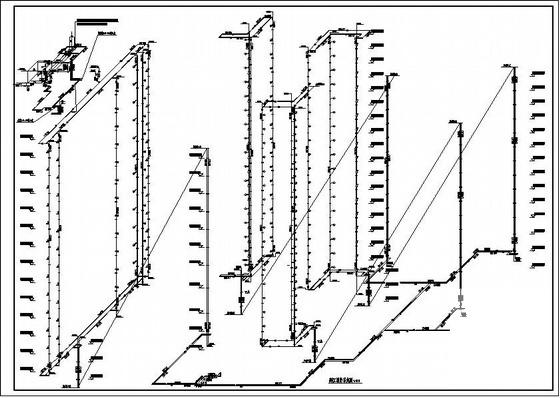

第 4 张图
