一份5层医疗建筑空调通风及防排烟系统设计CAD施工图纸（节能设计）

bb5566 · 发表于 2020-2-29 21:24:32

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：医疗
建筑高度类型：多层建筑
建筑设计面积：45000平方米
建筑地上层数：5层
图纸设计深度：施工图
参考图纸：23张
设计年代：近代
设计内容：空调,通风,防排烟
空调系统：全空气系统
全空气系统：单风道
水系统：单式泵,变流量,双管制,同程式,异程式
送风方式：散流器送风
项目所在地：河南

附件详情

一、项目概要：

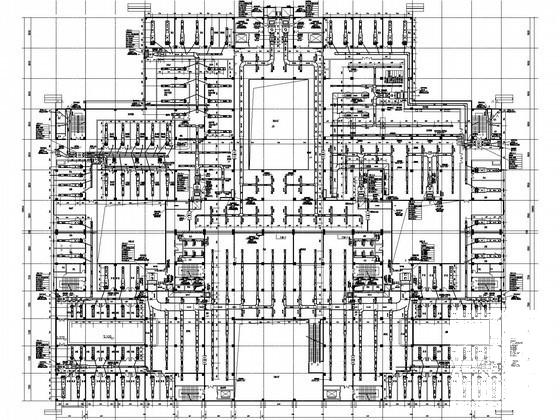

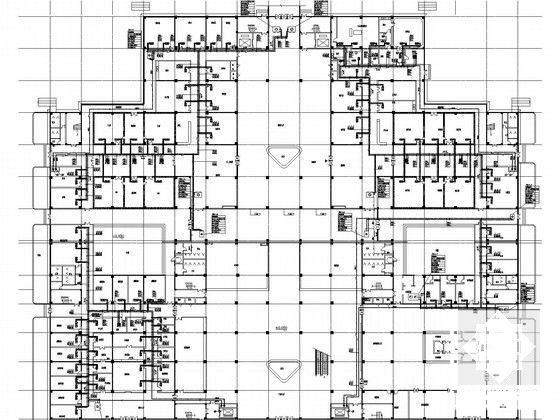

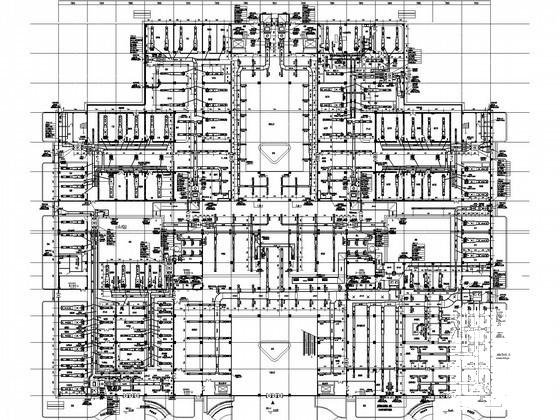

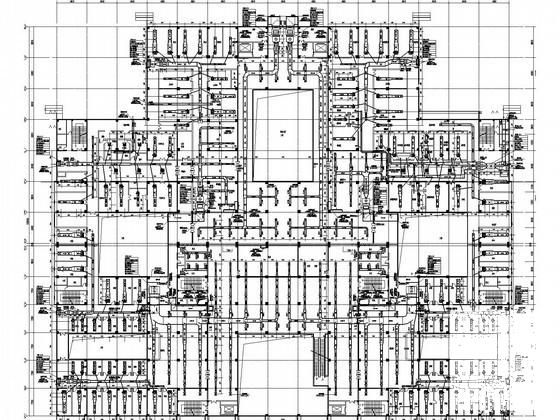

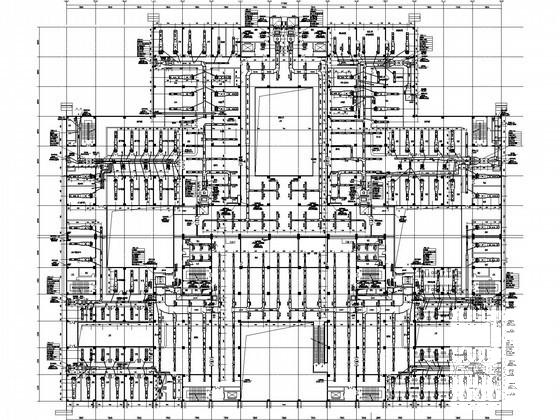

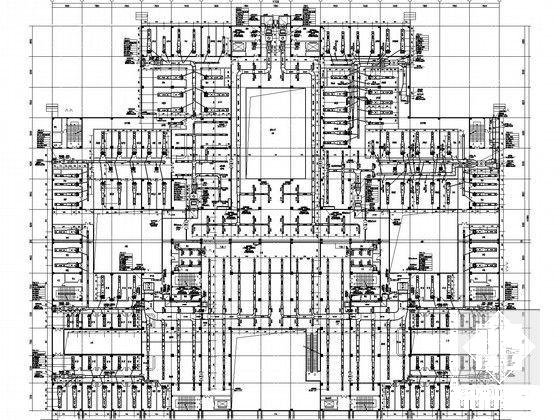

该项目位于河南省，是一个医疗建筑，总建筑面积45000m2，分为5层。图纸内容包含设计施工说明，主要设备材料表及图例，空调、通风及排烟平面图，空调总干管水系统平面图，空调水系统平面图，立管空调水系统图，排烟系统原理图等...

二、空调系统：

1.冷热源：夏季空调总冷负荷7380kW, 总热负荷6300kW...

2.风系统：采用低速单风道全空气空调系统，风机盘管加新风系统...

3.水系统：采用,两管制一次泵变流量系统，水平同程和垂直异程式系统...

三、通风防排烟系统：

1、内走道均满足自然排烟要求,故采用自然排烟.
2、对于一层~五层的候诊厅，医技大厅、药房等面积超过100m2,同时人员较多的场所设通风兼排烟系统,每层设电动排烟风口,排烟口顶贴楼板底或吊顶底安装.且距防烟分区最远点的水平距离不超过30m,排烟量按最大防烟分区面积每平方米不小于120m3/h计算,排烟时采用自然补风;平时通风时,排风量按新风量110%计算,以保证房间负压。
3、不具备自然排风的卫生间均设机械排风系统,排风量按10次/h计算...
