一份高层住宅楼通风排烟设计CAD施工图纸（2层地下室含负荷计算书)

wowow66 · 发表于 2020-2-26 09:48:18

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：住宅
建筑高度类型：高层建筑
建筑设计面积：86160.9平方米
建筑地上层数：25层
建筑地下层数：2层
图纸设计深度：施工图
参考图纸：45张
设计年代：近代
设计内容：通风,防排烟
项目所在地：贵州

附件详情

冷热负荷计算书
节能设计说明书
1~3#设计施工说明书
1~3#设备材料明细表
1~3#正压送风系统图
地下一层通风平面图
地下二层通风平面图
1~25层通风平面图
冷热负荷施工图
系统施工图

附件详情

一、项目概况：总建筑面积:86160.9。地上共25层，属一类高层住宅。共3栋楼，均属住宅及商铺，地下为两层，使用功能为车库及设备用房。设计范围：1~3#楼单体建筑通风系统及防排烟系统设计，地下室通风、防排烟系统设计。
二、设计内容：
1.负荷计算书：1~3#楼各单体建筑冷热负荷详细计算书。
2.通风设计：所有封闭卫生间排风设置吊顶式换气扇，换气次数取15次/h,排风管与竖井水平连接处设70度防火阀。
3.防排烟系统设计：防烟楼梯间前室、合用前室设置加压送风系统。系统负担负不超过三十二层，风机设于屋面.加压送风口为多叶送风口。消防电梯前室保持25Pa至30Pa的正压值。
4.地下室通风排烟设计：地下室总建筑面积17052.47平方米。设计耐火等级为一级。地下汽车库按防火分区设置独立机械排风系统，采用上排风口排风；进风采用车道自然进风。地下高、低压配电房设机械送排风系统，以消除室内余热，保证设备必要的工作条件，送风量为排风量的90%。高、低压配电房的排风系统火灾后兼作排废气系统......

，图纸共45张。

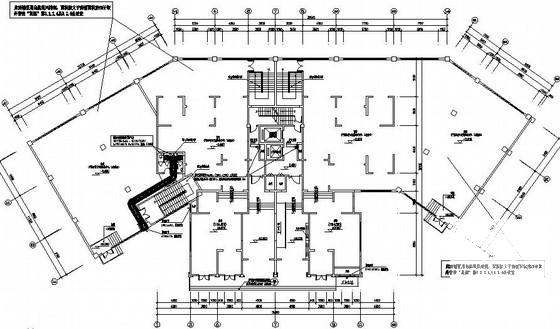

1#楼通风平面图

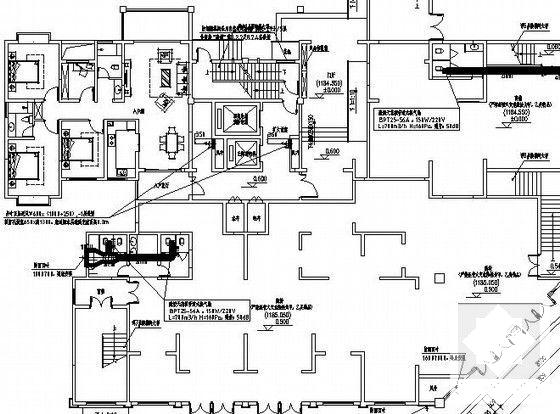

2#楼通风平面图

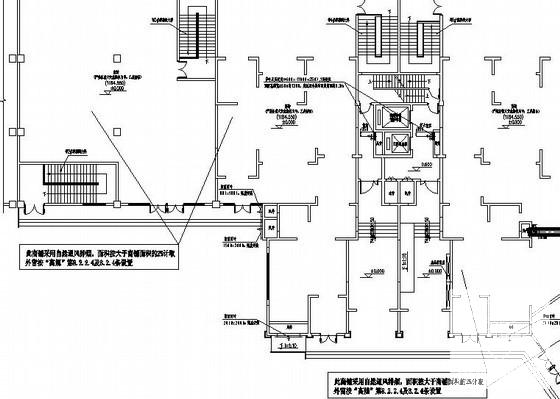

3#楼通风平面图

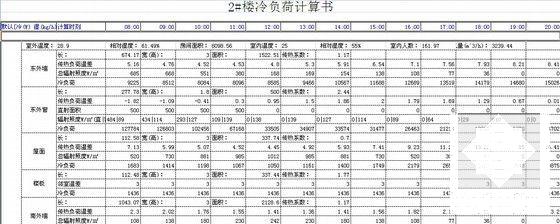

冷负荷计算书

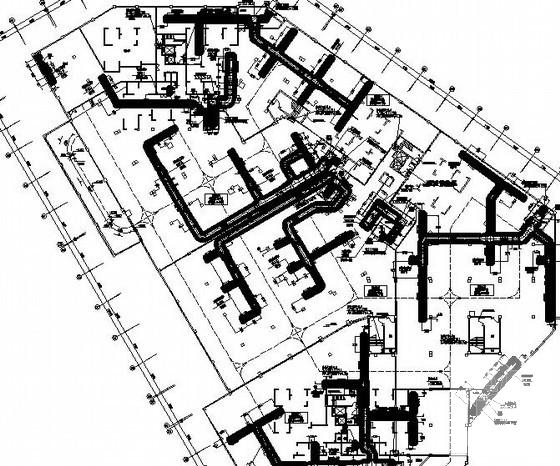

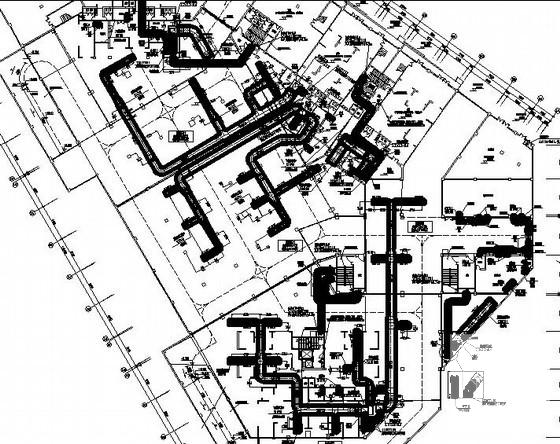

地下二层通风平面图
