一份3层体育中心给排水CAD施工图纸（游泳池、大空间主动喷水系统）

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：体育
• 建筑高度类型：多层建筑
• 建筑地上层数：3层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：34张
• 设计年代：近代
• 地下室用途：设备用房,其它
• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室内消火栓系统,喷淋系统,消防炮系统,灭火器配置系统
• 供水方式：市政供水
• 供水分区：无
• 排水体制：污废分流
• 排水技术：重力排水
• 消火栓用水量室外(L/S)：25
• 消火栓用水量室内(L/S)：15
• 特殊系统：游泳池,虹吸雨水,消防炮
• 大样节点：水箱,泵房,卫生间,水处理
• 项目所在地：浙江

附件详情

• 给排水设计总说明.图例
• 地下室~三层给排水.消防平面图
• 屋面消防水箱.稳压泵房详图
• 消防水池.泵房详图
• 设备基础.设备材料表
• 热水锅炉房平面图
• 真空锅炉热水系统图
• 卫生间详图
• 生活给水系统图
• 生活热水给水系统图
• 消火栓给水系统图
• 自动喷水给水系统图
• 大空间主动喷水系统图
• 大空间主动喷水报警系统图
• 废.污水排水系统图
• 虹吸式屋面雨水排水系统图
• 游泳池水处理设计说明
• 游泳池平面图
• 游泳池给排水平面图
• 游泳池给排水系统图
• 游泳池机房大样图
• 游泳池水处理系统工艺流程图
• 游泳池附件大样图

附件详情

本稿件为[浙江]体育中心给排水全套施工图纸（含游泳池、大空间主动喷水系统），工程为多功能体育馆高大净空场所。建筑设计范围：工程的室内给水，热水、循环水处理,排水及消防设计。室外部分给排水设计详总图。
，共34张图纸。

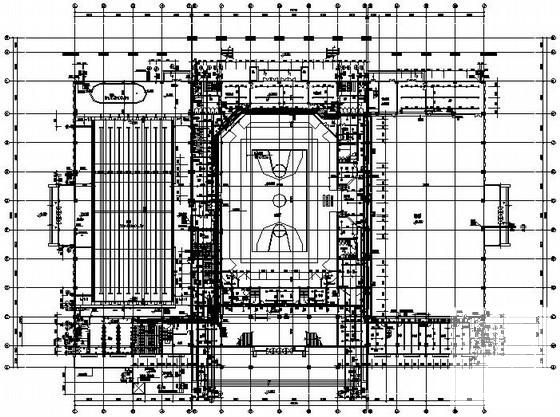

一层给排水.消防平面图

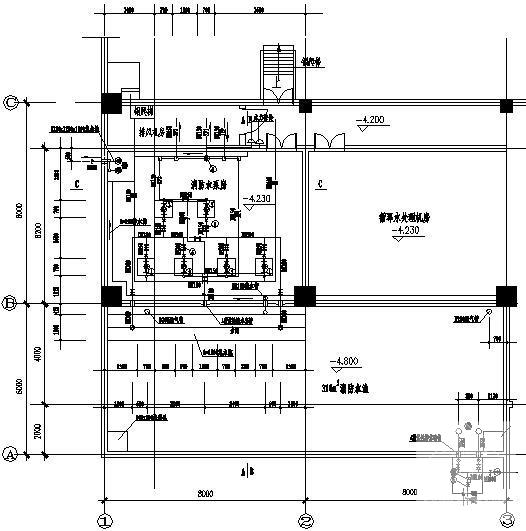

消防水池.泵房平面图

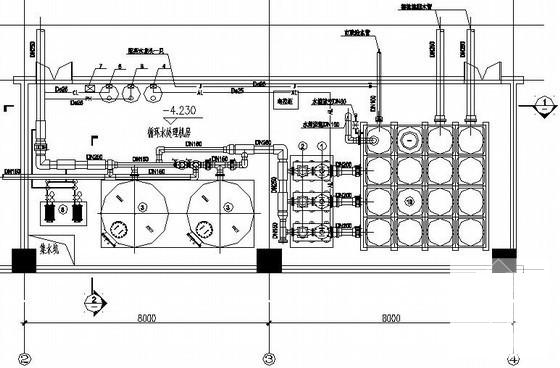

游泳池机房给排水平面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
