一份5层办公楼电气CAD施工图纸（车库）

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公,其他
• 建筑高度类型：单层建筑
• 建筑设计面积：42000平方米
• 建筑地上层数：5层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：30张
• 设计年代：近代
• 地下室用途：车库,其它
• 负荷等级：三级
• 防雷等级：第二类
• 接地方式：TN-S
• 项目所在地：广东
• 强电设计：电气照明,建筑物防雷,接地安全,其它

附件详情

• 1、电气设计说明
• 2、配电系统图
• 3、电力平面图
• 4、照明平面图
• 5、屋顶防雷及接地平面图
• 6、弱电平面图
• 7、消防平面图
• 8、电气平面图
• 9、电气线路平面图

附件详情

该附件为[广东]五层办公楼电气施工图纸，共30张。
项目概要：该项目为3号楼及附属用房维修改造项目，维修改造部分的面积约为4200平米，地上5层，地下1层。
设计范围： 电力配电系统；照明系统；建筑物防雷、接地系统及安全措施；火灾自动报警及消防联动控制系统；综合布线系统(电话、计算机)(不涉及网络设备)；有线电视系统；安全防范系统。
......
，总共30张。

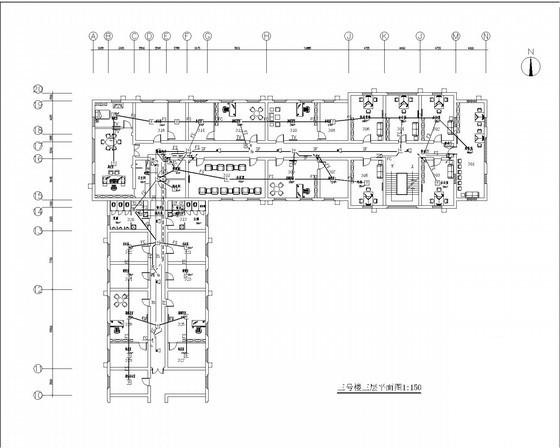

消防平面图

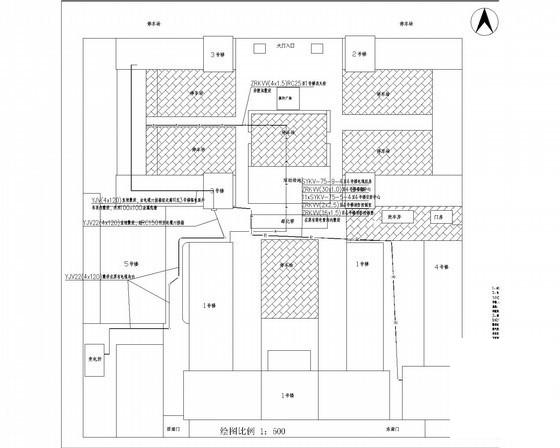

院区电气线路平面图

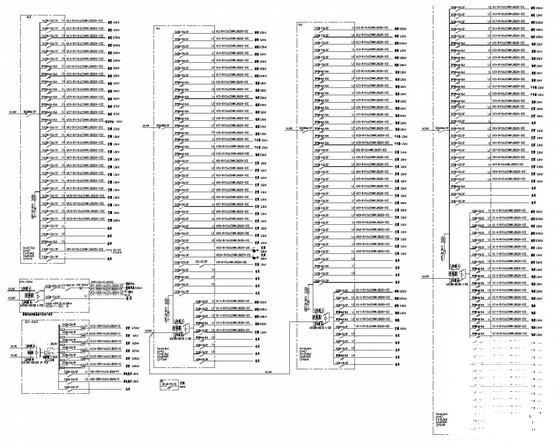

配电系统图二

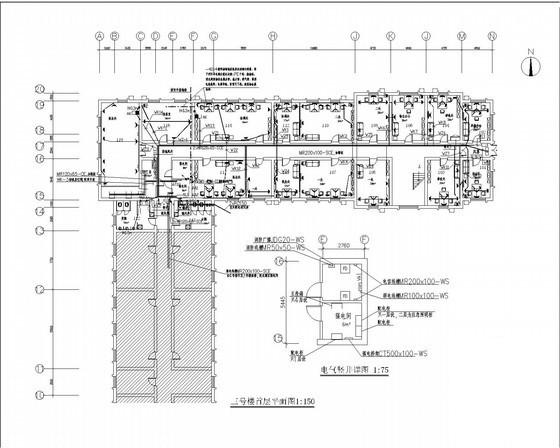

第 1 张图
