一份单层办公楼电气CAD施工图纸

kangkang

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公,其他
• 建筑高度类型：单层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑地上层数：1层
• 图纸设计深度：施工图
• 参考图纸：17张
• 设计年代：近代
• 接地方式：TN-S
• 项目所在地：广东
• 强电 设计：低压配电,电气照明,建筑物防雷,接地安全,其它
• 弱电设计：综合布线系统,有线电视和卫星接收系统,公共信息显示系统,其它

附件详情

• 1、 电气设计 说明
• 2、电气系统图
• 3、媒体信息发布系统图
• 4、有线电视系统图
• 5、UPS插座平面图
• 6、空调配电平面图
• 7、 照明平面图
• 8、电气平面图

附件详情

该附件为[深圳]办公楼全套电气施工图纸17张。
设计范围：主要包括照明配电系统，空调动力配电系统。综合布线系统、有线电视系统。
......
编制与，总共17张。

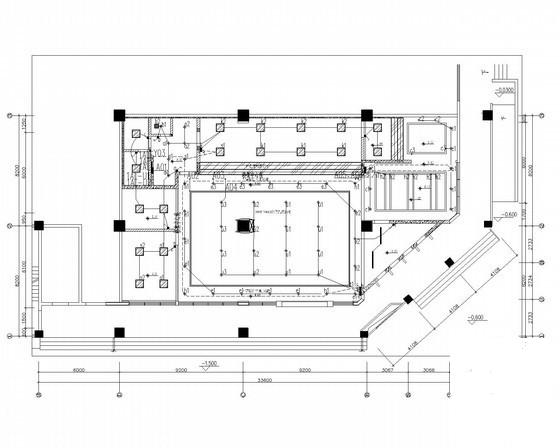

一层照明平面图

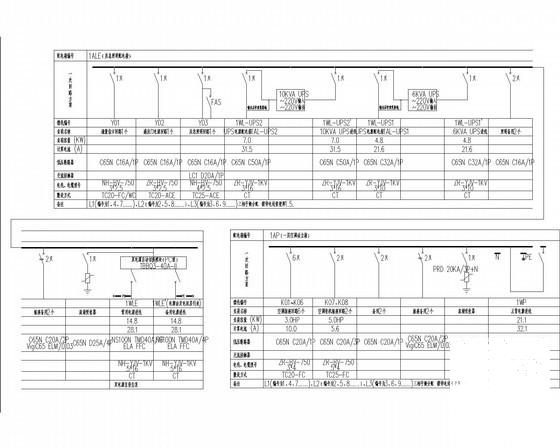

电气系统图三

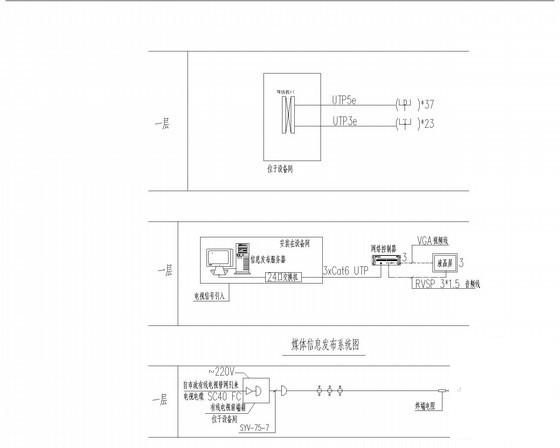

弱电系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
