一份11层办公楼电气CAD施工图纸(火灾自动报警)

kangkang

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公
• 建筑高度类型：高层建筑
• 建筑设计面积：8089.47平方米
• 建筑地上层数：11层
• 图纸设计深度：施工图
• 参考图纸：31张
• 设计年代：近代
• 负荷等级：二级
• 防雷等级：第二类
• 接地方式：TN-S
• 强电设计：低压配电,电气照明,建筑物防雷,接地安全
• 弱电设计： 火灾自动报警系统 ,通信系统,广播系统,信息网络系统

附件详情

• 一、电气设计说明
• 二、配电干线系统图
• 三、配电箱系统图
• 四、应急照明系统图
• 五、火灾自动报警系统图
• 六、弱电系统图
• 七、插座动力平面图
• 八、 照明平面图
• 九、 弱电平面图
• 十、消防报警平面图
• 十一、防雷接地平面图

附件详情

本稿件是某十一层办公楼全套电气施工图纸，工程总建筑面积约8089.47平方米，属于二类高层建筑。建筑主体高度约44.4m。电气设计包含电力配电系统、应急疏散系统、建筑物防雷、接地系统及安全措施、消防火灾自动报警及联动系统、室内照明、配电系统。

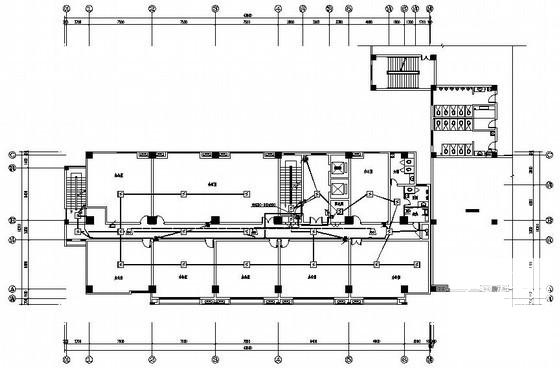

第 1 张图

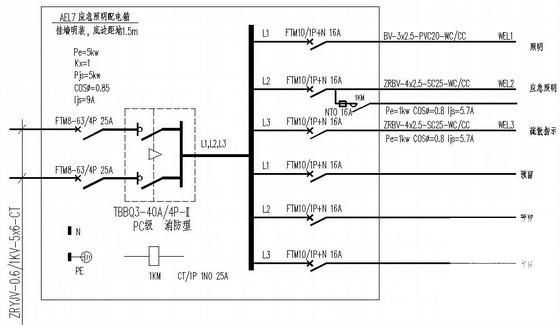

第 2 张图

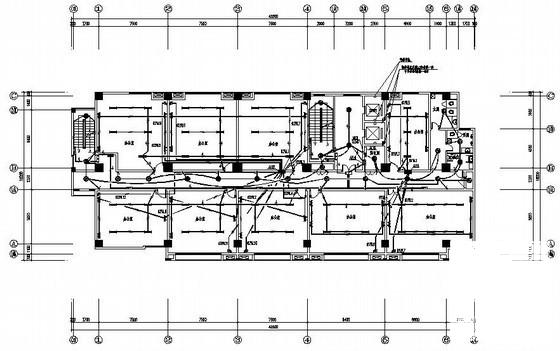

第 3 张图

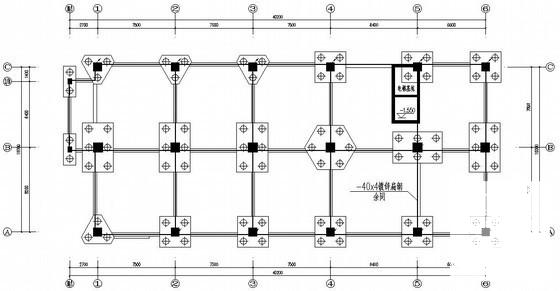

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-22 10:34:07上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在电气工程专区发帖交流相关知识。
