电气设计总说明
一、项目概要及设计依据：
建筑概况：该项目为东营市粮食储备库质检楼，属二类多层建筑，本建筑为地上五层，建筑设计结构形式为框架结构，基础采用条形基础。
1.国家有关的设计规范和规程：a.《民用建筑电气设计规范》JGJ/T16-1992； b.《低压配电设计规范》GB50054-1995； c.《供配电系统设计规范》GB5002-95； d.《建筑设计防火规范》
2.GBJ16-87(近代)； e.《火灾自动报警系统设计规范》GB50116-98； f.《有线电视系统工程技术规范》GB 50200-94； j.《建筑物防雷设计规范》GB50057-1994 (版)；h.《通用用电设备配电设计规范》GB50053-93；建设单位委托设计要求说明及相关专业提供的设计资料；其它现行规程、规范及标准。
二、设计范围：
1.强电部分：a. 建筑物供、配电系统 b. 动力系统c. 照明系统
2.弱电部分：a. 火灾自动报警控制系统 b. 计算机网络布线系统
三、供、配电系统：
负荷等级：该项目室外消防用水量为20L/s为三类负荷，电源由库区变配电室提供（已功率补偿）。低压进线配电系统采用三相四线制，安全保护接地为TN-C-S系统。
四、低压配电系统：
配电方式：楼内动力和照明配电由总箱分别提供，检化验室、厨房、开水器、水箱间消防泵、值班室消防电源等均单独配线，楼层照明配电见系统图。
1、照明、动力线路及敷设：配出的一般干线采用VV电缆，穿金属管沿地面、墙面或吊顶内敷设；消防干线采用耐火电缆，穿钢管暗敷设于建筑物墙及现浇楼板内，明敷设时采取防火保护措施。一般照明、插座
2.2线路采用BV线穿钢管暗敷设；2.5mm 线，2-3根线穿SC15，4-5根线穿SC20，6-7根线穿SC25，8根以上分管穿；4mm 线，3根以下穿SC20，插座线为3U+00D74mm -SC20，照明线为2.5mm 线，其余见系统图。
设备安装：a.所有电气产品应符合国家标准，凡属于强制性认证的产品应取得国家认证标志。b.所有开关距地1.3米暗装，插座（除特殊标注外）距地0.3米暗装。c.值班室兼消防室、水箱间消防泵等设备
3.电控柜安装布置由配套设备厂家负责。d.疏散指示灯下沿距地0.5米暗装或吸顶安装，事故安全出口灯沿门上方内侧安装。
五、照明系统：
办公楼光源以荧光灯为主，选择带有电子镇流器类型的节能灯具，其它地方灯具根据使用功能选择，一般办公室正常照度为100～200LX；图书阅览室、体育活动室等照度为150～250LX；走廊、楼梯间和公共部分照度为15～30LX。走廊和楼梯间设疏散指示灯具（自带蓄电池型），五层多功能厅设应急疏散照明灯具（自带蓄电池型），其中通道照度不小于O.5LX，工作区安全照明不小于正常照度的10％，应急照明时间可持续 >20min，应急照明线路穿钢管保护暗敷设，当无法暗敷设时涂防火涂料保护明敷设。配电系统中照明和插座由不同支路供电。
六、防雷接地系统：
1.根据防雷设计规范确定防雷等级为三类。采用%%C10镀锌圆钢在屋面设不大于24mU+00D716m避雷网络，且屋面上所有的金属构件、外露金属管道均用%%C10镀锌圆钢与避雷网联结，突出屋面的建筑物顶部边缘均设避雷带。利用结构柱内4根对角主筋作防
2.雷引下线，利用建筑物基础内钢筋网做接地装置并在基础槽的外沿做一圈闭合的人工接地装置，且与基础钢筋网连为一体，构成统一接地体。该项目设总等电位联结，在配电柜旁设MEB箱将建筑物的PE干
线、电气装置接地极的接地干线、水管等金属管道、建筑物的金属构件等导体作等电位联结，相关做法详国标99D501-1、02D501-2等。
3.为防止雷击电磁脉冲，总配电箱和XFDY配电箱内装设电涌保护器，在各弱电用电房内做局部等电位连接，设独立引下线，其接地体与大楼共用统一接地极。
七、火灾自动报警及联动控制系统：
该项目为二级保护对象，消防系统由火灾自动报警系统、消防专用电话系统等组成。火灾报警系统采用总线制编码传输技术，由火灾报警控制器、声音报警装置及控制模块等组成。一层值班室间作消防中心，
1.放置火灾报警系统设备，中心设有报警控制主机、消防电话主机、消防电源等相应设备，并预留有至消防泵房的管线。火灾报警系统根据实际产品形式由专业公司提供二次设计。
2.消防报警系统线路采用阻燃型电线电缆，穿钢管在墙内、现浇楼板内暗敷设，且保护层不小于30mm。当无法暗敷设时，应在明敷金属管上涂防火涂料保护。
八、电视系统：
1.该资料仅为分配网络设计，电视信号接受部分由专业公司提供设计。
2.电视传输网络采用分配-分支型，在五层准备间接受机柜内设置分配器，分别引至各楼层，线路穿钢管暗或明敷设，设计要求各用户电平为64U+00B15dBU+03BCV，元件选择满足800MHz的邻频传输要求。
3.施工、安装具体做法见《建筑电气通用图集－有线电视工程》和《建筑电气安装工程图集》中相关做法。
九、电话布线系统：
1.根据甲方要求，电话采用市话网和内部程控虚拟交换机两种方式，总设计容量为200门。一层设总组线箱为内部电话和外部电话信号源的汇总和与各楼层分组线箱的连接，通过在总箱内的跳接可灵活的分配
2.楼内各信息点的内、外线信号。楼层组线箱的功能为用户信息点与主干电缆的连接。插座分单孔和双孔两种，线路敷设方式为穿金属管沿地面墙面穿钢管暗敷设，吊顶内可明敷设。
该资料预留楼外电话用户使用的情况，约30门。

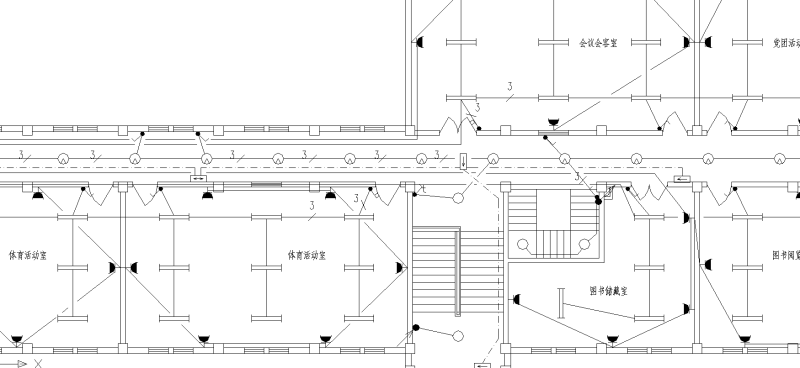

电气平面图

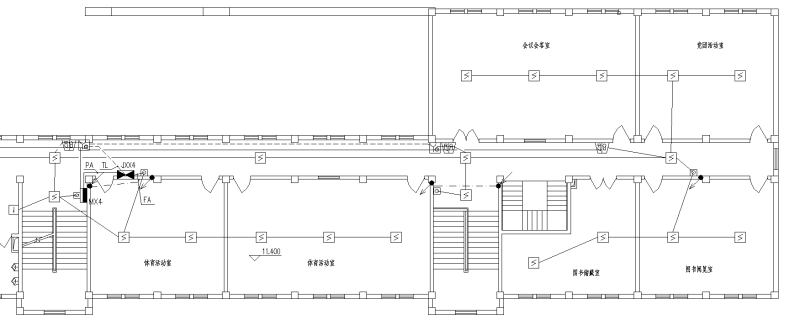

火灾报警平面图

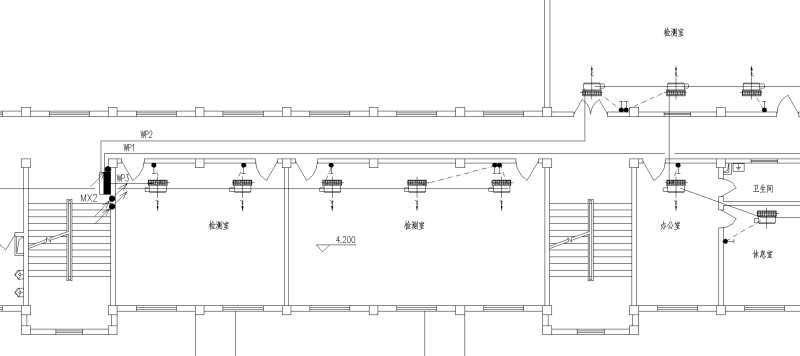

配电平面图

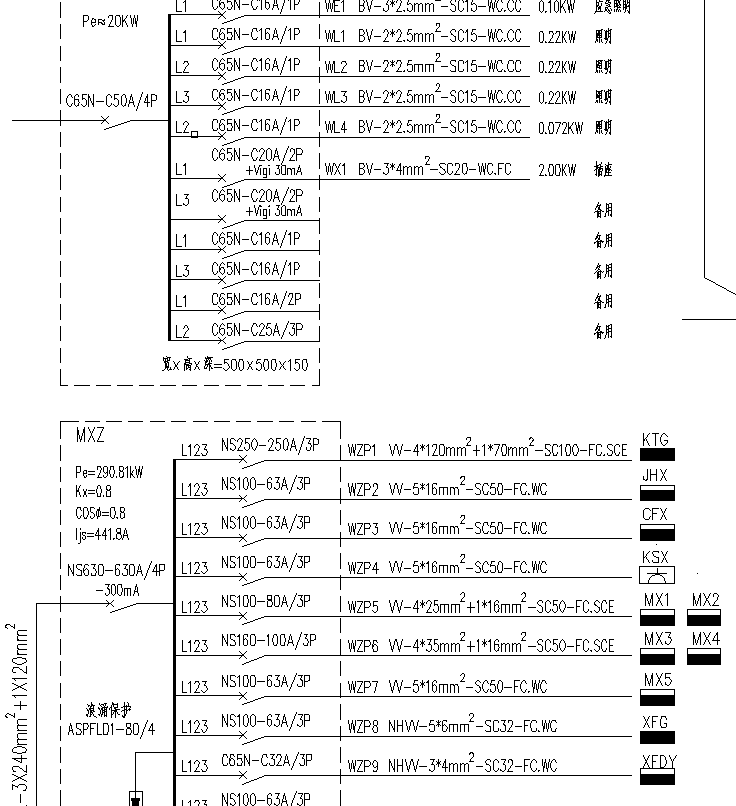

配电系统图

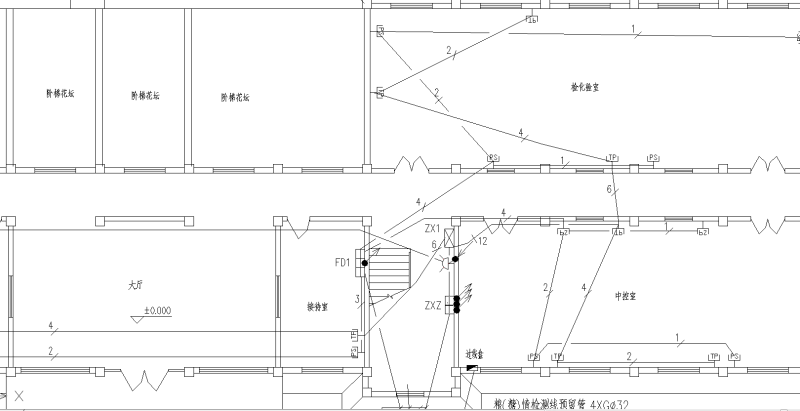

弱电平面图

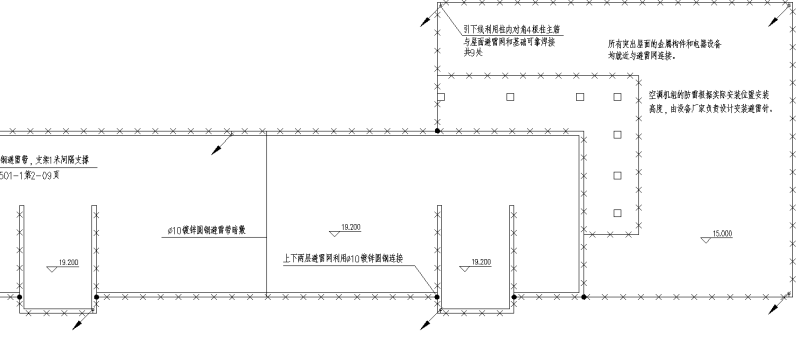

屋顶防雷平面图
系统图
