一份两栋多层商业办公楼电气CAD施工图纸（电气计算书）

ff6677 · 发表于 2020-2-17 13:54:09

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

建筑类别：办公,商业
建筑高度类型：多层建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：12938.53平方米
图纸设计深度：施工图
参考图纸：51张
设计年代：近代
负荷等级：二级
防雷等级：第三类
火灾保护分级：二级
有线广播：火灾应急
接地方式：TN-C,TN-C-S
项目所在地：内蒙古
强电设计：低压配电,电气照明,建筑物防雷,接地安全
弱电设计：火灾自动报警系统 ,视频监控系统,建筑设备监控系统,综合布线系统,通信系统,有线电视和卫星接收系统,信息网络系统

附件详情

1、电气设计说明
2、竖向干线系统图
3、配电箱系统图
4、火灾报警系统图
5、综合布线系统图
6、有线电视系统图
7、监控系统图
8、照明动力平面图
9、弱电平面图
10、消防报警平面图
11、防雷接地平面图

附件详情

该附件是[内蒙]两栋多层商业办公楼全套电气施工图纸，总共51张，包含防雷计算书、照度计算书、电压损失计算书。
2#楼商业办公建筑,一至三层为商铺,四层为办公,共4层，屋顶局部为水箱间,建筑高度19.0m,建筑面积5140.53m。
5#楼商业办公建筑,一至二层为商铺,三层为餐饮,四至六层为客房，屋顶局部为设备间,建筑高度23.9m,建筑面积7798.00m。
电气设计包含220/380V配电系统设计、照明灯具布置、插座动力系统设计、建筑物防雷、接地系统及安全措施、综合布线系统、火灾报警及消防联动系统设计等。

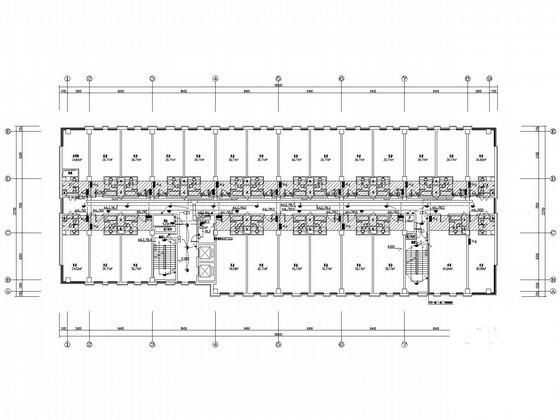

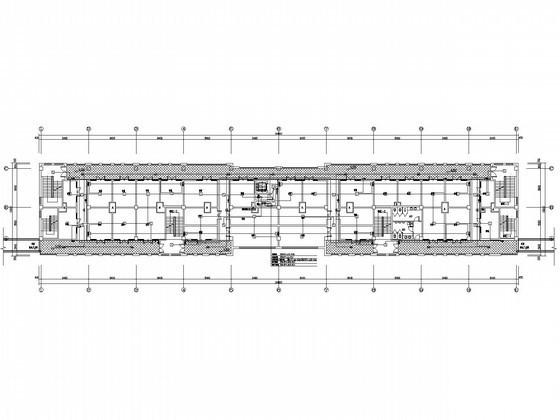

2#楼消防平面图

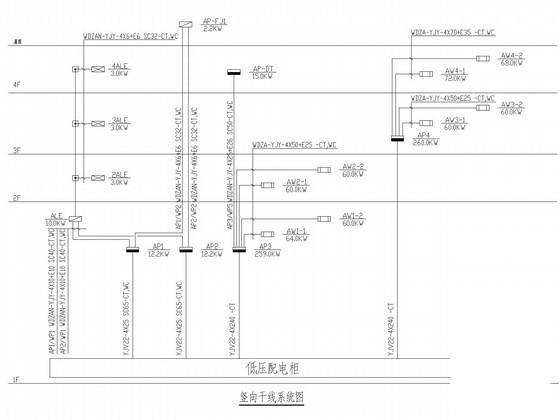

２＃楼　竖向干线系统图

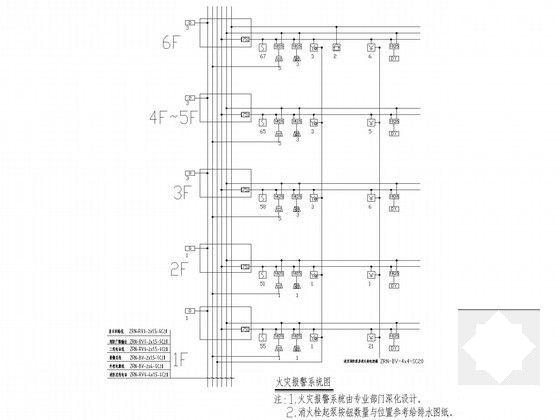

5#楼火灾报警系统图

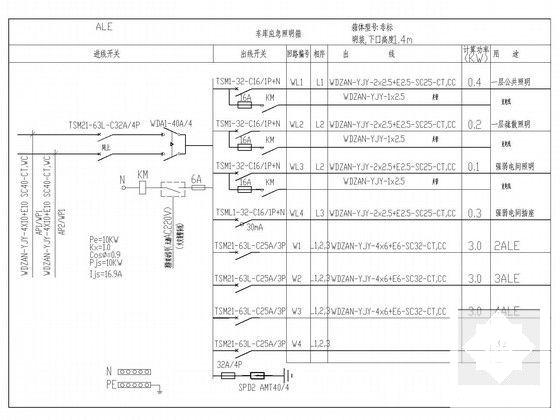

配电箱系统图

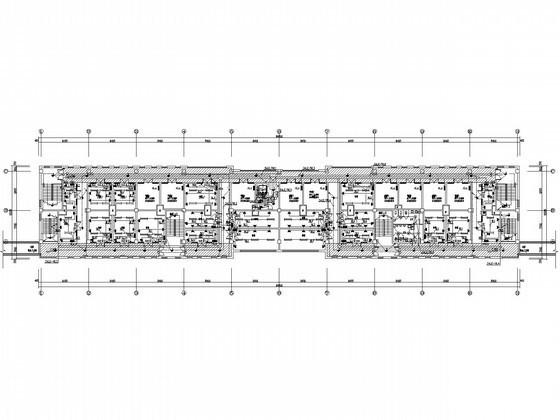

５＃楼动力平面图
